Berekenen sproeiergrootte en pompdruk

Als je wilt leren, geef dan les. Marcus Tullius Cicero Romeins staatsman en schrijver (106 v.C. - 43 v.C.).

De brander mag nooit meer vermogen produceren dan de ketel kan afnemen. De pompdruk en de sproeiergrootte bepalen samen het geproduceerd vermogen van de brander.

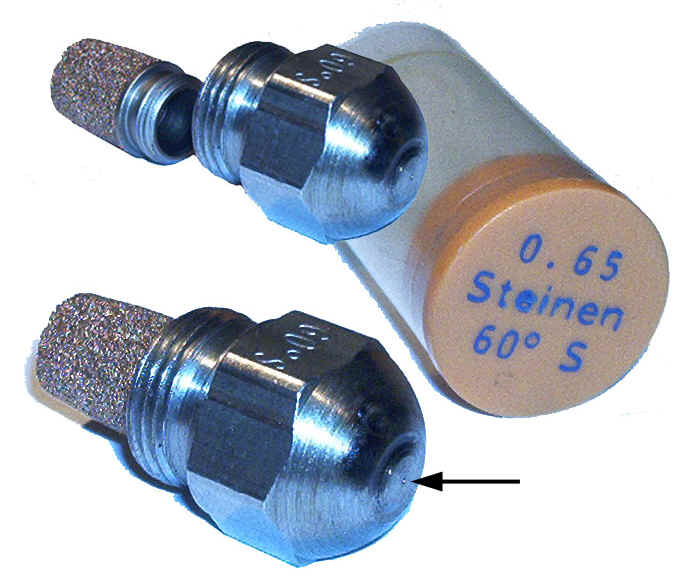

De sproeiergrootte is uitgedrukt in USG/h.

1 USG/h = 3,78 l/h onder een verstuivingsdruk van 100 Psi (Pound-force per square inch) = 6,89 bar (7 bar)

De dichtheid van stookolie of mazout = 0,845 kg/l

Voorbeeld 1:

Omrekening van de oude typering naar de nieuwe normering volgens EN299:

Gegeven :

Gevraagd:

Oplossing:

a) omrekening naar liters per uur bij 7 bar (volumetrisch debiet bij 7 bar):

0,5 USG/h = 0,5 x 3,78 = 1,89 l/h

(1 USG/h = 3,78 l/h)

b) omrekening naar kilogram per uur (massadebiet bij 7 bar):

1,89 l/h = 1,89 l/h x 0,845 kg/l = 1,597 kg/h

(De dichtheid van mazout = 0,845 kg/l)

c) omrekening massadebiet bij een druk van 10 bar: (EN299)

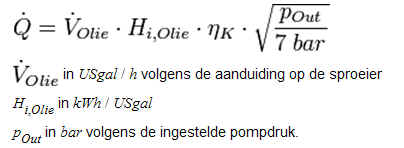

De formule is : Q2 = Q1 x (P2/P1)^(1/2) = 1,597 x (10/7)^(1/2) = 1,9 kg/h bij 10 bar

d) omrekening naar operationeel vermogen

1,9 kg/h x 11 KWh/kg = 20,9 KW

(1 kg stookolie = 11 KWh/kg)

e) rekening houdend met het ketelrendement

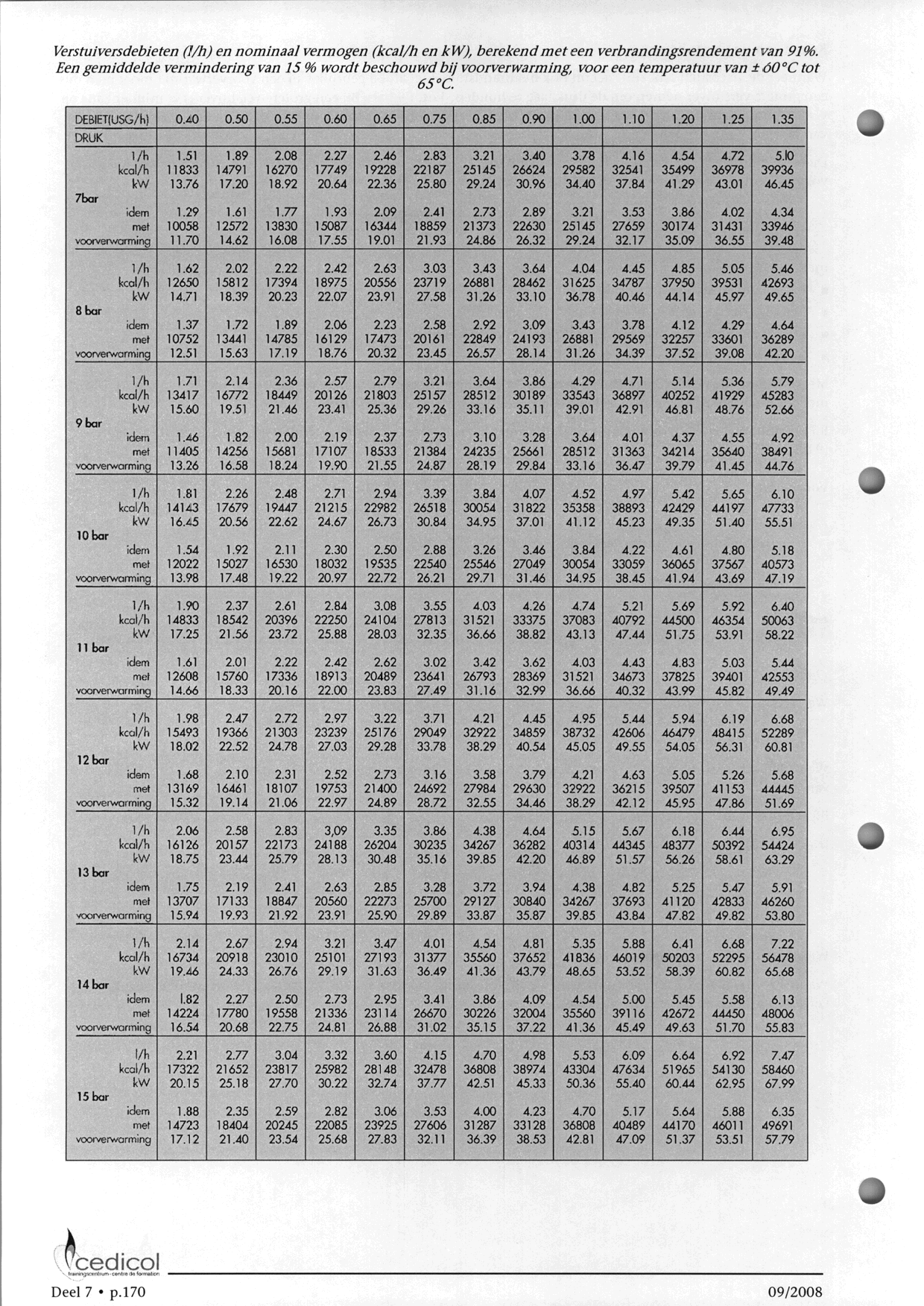

Rendement wordt meestal op 91% genomen (Cedicol cursus Deel 7 pa. 170)

Q = 20,9 x 0,91 = 19,01 kW

Voorbeeld 2:

Bepaling van de sproeiergroootte:

Gegeven :

Gevraagd:

Oplossing:sproeiergrootte

a) rekening houdend met het ketelrendement

Rendement wordt meestal op 91% genomen (Cedicol cursus Deel 7 pa. 170)

Q = 32 / 0,91 = 35 kW

b) omrekening naar kilogram per uur (massadebiet bij 12 bar):

35 kW / 11 kg/kWh = 3,18 kg/h

(1 kg mazout = 11 kWh)

c) omrekening naar liters per uur bij 12 bar (volumetrisch debiet bij 12 bar):

(De dichtheid van mazout = 0,845 kg/l)

3,18 kg/h /0,845 = 3,76 l/h

d) omrekening naar gallons per uur bij 12 bar (volumetrisch debiet bij 12 bar):

3,76 l/h /3,78 = 0,99 gallons/h

(1 USG/h = 3,78 l/h)

e) omrekening massadebiet bij een druk van 7 bar:

De formule is : Q2 = Q1 x (P2/P1)^(1/2) = 0,99 x (7/12)^(1/2) = 0,75 gallons/h bij 7 bar (100 psi)

f) rekening houdend met de voorverwarming:

voorverwarming = +10% grotere sproeier ( de olie zet uit bij 70°C : de densiteit is lager, dus moeten er meer liters door)

0,75 x 1,1 = 0,83

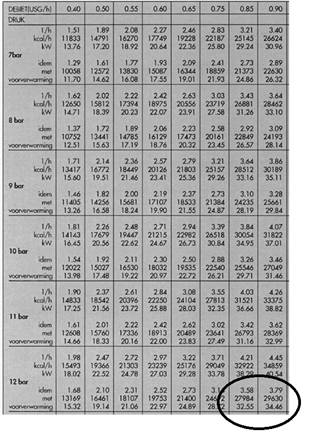

g) controle in tabel :controle in tabel

Tabel = 0,85



Voor omrekening : zie wikipedia
