>32 jaar ingenieurservaring.

Het beste is maar goed genoeg.


GoLanTec energietechniek is een geregistreerd installatiebedrijf. Wij modificeren en bouwen eurobesparende en energiebesparende zwembaden.

Binnenzwembadontvochtiging

hidros ontvochtigingontvochtiging 2

Ontvochtiging binnenzwembad : Klimaatbeheersing voor zwembaden (luchtontvochtiger, ontvochtiger)

WILT U OPTIMAAL VAN UW BINNENBAD GENIETEN? KLIMAATBEHEERSINGSSYSTEEM IS DAN ESSENTIEEL.
U wilt zich prettig en ontspannen voelen in uw binnenzwembad? Dat lukt niet als u last heeft van een te koude, vochtige of benauwde lucht. De innovatieve en efficiënte klimaatbeheersingssystemen voorkomen dit. Door de ruimte te verwarmen, maar ook regelmatig te ventileren met verse buitenlucht. Verder kan de installatie de lucht drogen, met als resultaat: condensvrije ramen, plafonds en muren.
Om u te verzekeren van een perfect zwemklimaat, adviseren we u al tijdens de ontwerpfase van uw zwembad. Zo krijgt u een apparaat op maat dat compleet is geïntegreerd in uw bouwconstructie. Heeft u al een binnenbad en wilt u de ruimte alsnog voorzien van een klimaatbeheersingssysteem? Dankzij ons ruime assortiment is er altijd wel een model dat past  op uw zwembad.

De verdamping van water in een overdekt zwembad en condensvorming op de muren zijn onvermijdelijk! Zwembadwater : 28°C Omgevingstemperatuur 25°C. Een oplossing voor het comfort en de goede gebouwtoestand te behouden: zwembadontvochtiging.
BINNENZWEMBAD = VOCHTIGHEIDSPROBLEMEN

Luchtvochtigheidsniveau van een overdekt zwembad is zeer hoog:

Nadelige gevolgen zijn talrijk:

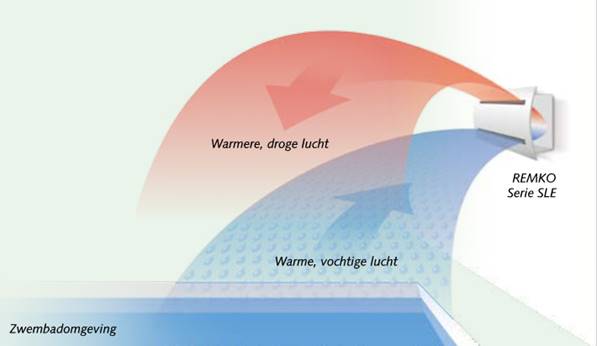

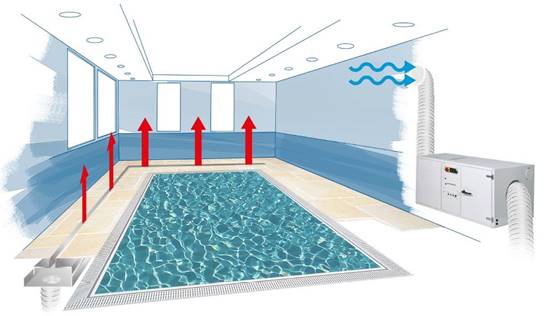

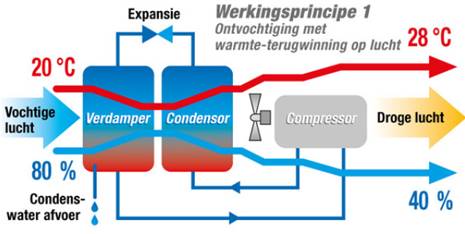

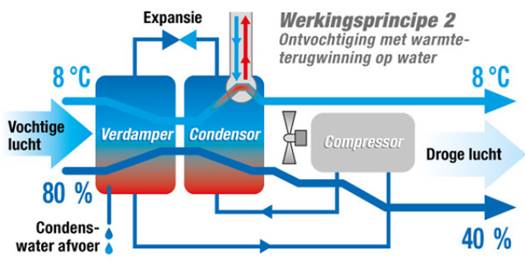

Hoe werkt een zwembadluchtontvochtiger?

remko

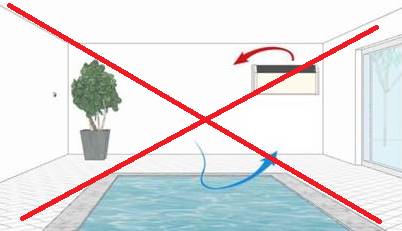

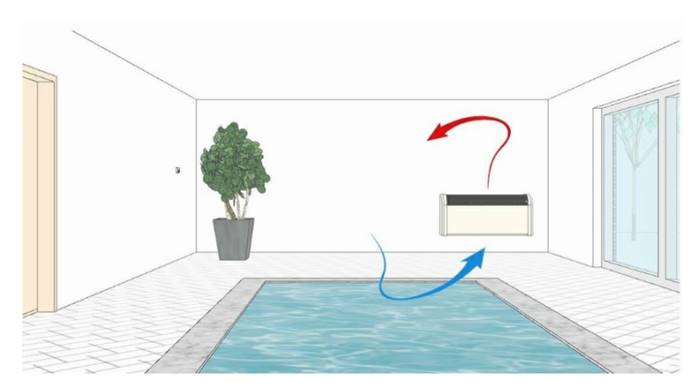

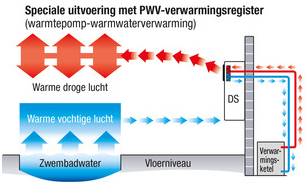

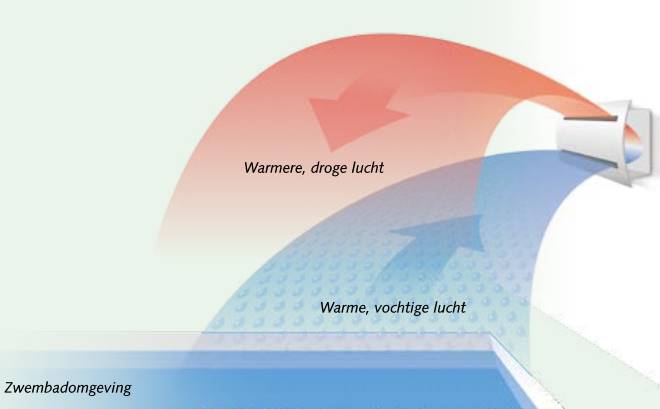

Vochtige lucht hoopt zich op boven het wateroppervlak en wordt aangezogen door de ontvochtiger. Het water aanwezig in de lucht wordt gecondenseerd door het toestel en de lucht wordt nu droger en warmer. In zwembadzalen met veel glas, is het het beste om de gedroogde lucht toe te voeren langs de ramen. Condens op de ramen wordt daardoor vermeden.

ontvochtiging 7Stand alone ontvochtigerStand alone ontvochtiger 2

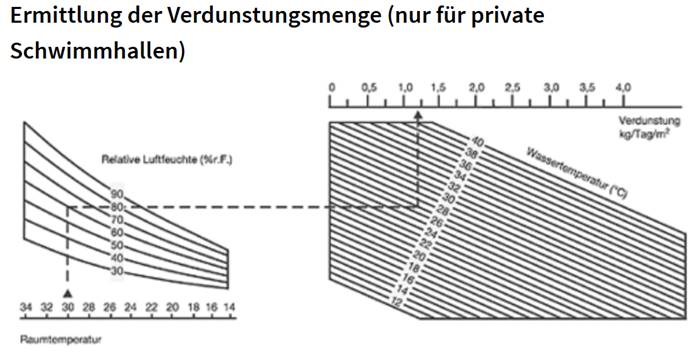

Dimensionering

dimensioneringdimensionering
Voorbeeld
Kamertemperatuur: 30°C
Watertemperatuur: 27°C
Luchtvochtigheid: 60% r.F.
Oppervlakte zwembad: 32 m²
geeft:
Verdampingshoeveelheid: 1,2 kg / dag / m²
Nodig ontvochtigingsvermogen: 1,2 kg / dag / m² x 32 m² = 38,4 kg/dag

Gebruikskostprijs?

Een binnenzwembad van 8m x 4m in een ruimte van 16m x 7m. Luchtontvochtiging en een afdekking van het zwembad wanneer dit niet gebruikt wordt om verdamping tegen te gaan. Een verbruik van € 3.000,- per jaar is een correct gemiddelde. Alles hangt natuurlijk af van het volume van het lokaal, aantal m² ramen, isolatiewaarden, watertemperatuur en zeker afdekking van het zwembad. Wij spreken altijd over een gemiddeld verbruik per jaar van € 3.000,-totaal, dus inclusief verwarming, water, verwarming lokaal, ontvochtiging!



3 mogelijke oplossingen:

Enkel ontvochtigen t out=28°C > t in= 20°C
1 liter condens =
3 oplossingen3 oplossingen
 + eventueel elektrische bijverwarming

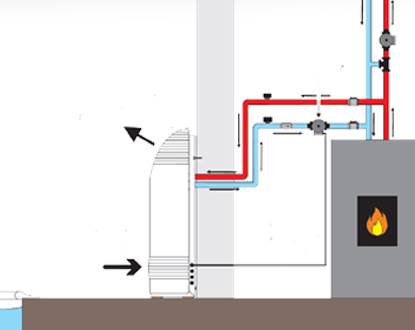

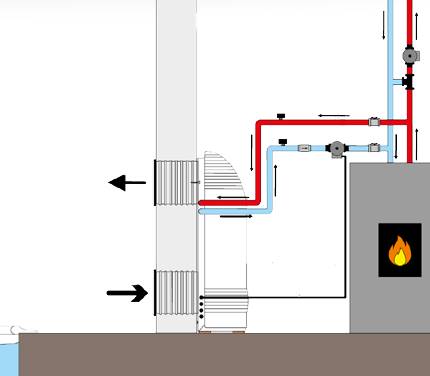

CV bijverwarming: warm water batterij
3 oplossingen3 oplossingen

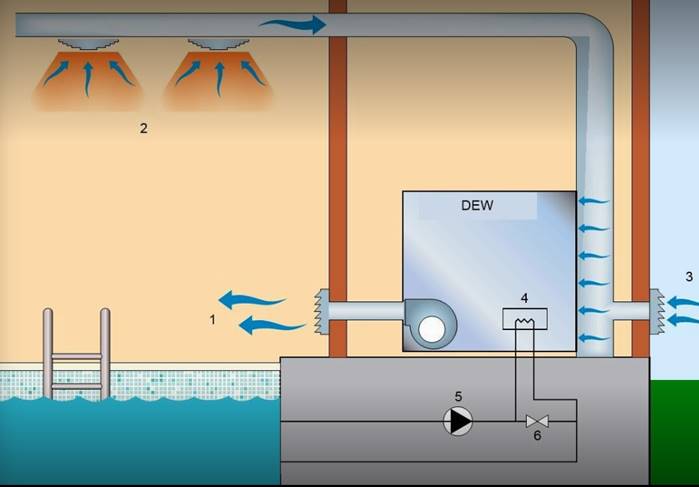

Zwembadwater opwarmen: condensor water: Via ingebouwde condensor

3 oplossingen

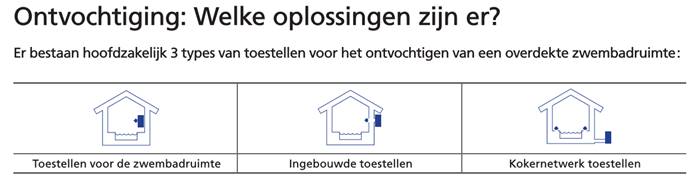

3 opstellingen

inbouw 1

inbouw 2inbouw 3

inbouw 4inbouw 5

inbouw 6inbouw 7inbouw 8

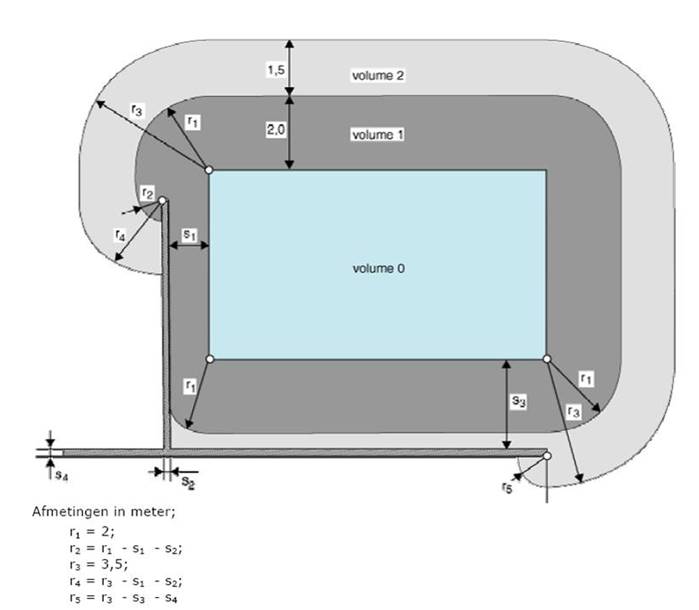

Elektrische veiligheidsafstand

elektrische veiligheidsafstand

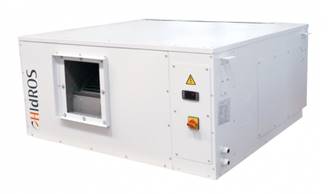

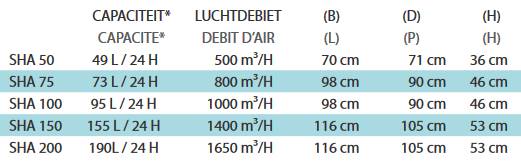

SHA: 49 à 190 Liter/dag

ontvochtiging 2SHA11ontvochtiging 3

De SHA luchtontvochtiger heeft een zeer hoge ontvochtigingscapaciteit ten opzichte van het opgenomen vermogen en is specifiek geschikt voor montage in de technische ruimte van een zwembad. Door zijn zeer compacte vormgeving kan de SHA luchtontvochtiger flexibel worden ingezet en is hij uitermate geschikt voor de steeds vaker voorkomende kleine technische ruimte; hierbij wordt vaak de ontvochtigingsinstallatie boven de filterinstallatie aan het plafond gemonteerd. Bij de SHA ontvochtiger kunt u de uitblaasrichting kiezen, horizontaal of verticaal omhoog en als aanzuigzijde links of rechts ten opzichte van de bediening. De SHA luchtontvochtiger serie omvat 5 modellen van 49 tot 190 l/24h.
Opties voor de SHA:
- Externe mechanische hygrostaat.
- Externe mechanische hygrostaat + thermostaat.
- Verwarmingsbatterij aan te sluiten op de bestaande CV-installatie.
- Geïntegreerde aan/uit 3-weg klep voor verwarmingbatterij.
- Warmteterugwinning zwembadwater middels watergekoelde condensor.
- Beschikbare statische druk tot 150Pa.
- Luchtfilter met frame voor kanaalaansluiting.
- Uitblaasrichting horizontaal of verticaal omhoog.
- Aanzuigzijde links of rechts ten opzichte van de bediening.

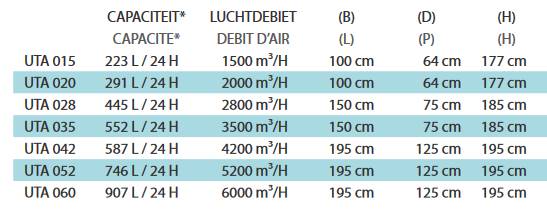

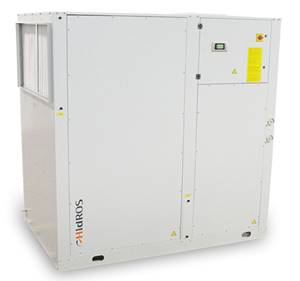

UTA 223 à 907 Liter/dag

ontvochtiging UTAontvochtiging 5ontvochtiging 6

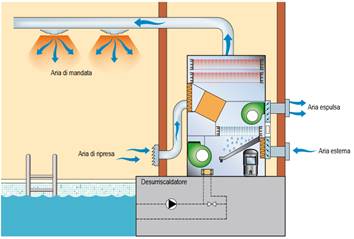

De UTA is de meest complete zwembadontvochtiger. Met dit toestel wordt de ontvochtiging, de verse luchttoevoer en luchtverwarming (middels CV ketel) van uw zwembad op een zeer energetische wijze geregeld. Deze unit is geschikt voor de technische ruimte in combinatie met een luchtkanalensysteem met uitblaasroosters.

- CV Verwarmingsbatterij met modulerende klep (standaard).
- EC energiezuinige ventilatoren (standaard).

Opties UTA:
- Warmteterugwinning zwembadwater middels watergekoelde condensor
- Externe bediening / domotica koppeling / modbus koppeling
- Koeling (UTAZ) middels buitenopgestelde condensor



Ontvochtigingsapparaat met verwarmingsirocco 11

sirocco 12
sirocco 13sirocco 14

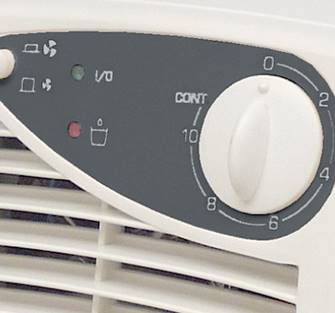

Hygro Controlsirocco 15

Met deze controle-unit kan u de vochtigheidsgraad instellen. Zodoende kan u deze constant op de comfortwaarde behouden: 65%. U kan met deze unit ook de thermostaat instellen, bij modellen met de optie luchtverwarming.
•  Voor binnenbaden en overdekte baden
•  Privé- en openbare zwembaden
•  Zwembaden van ongeveer 20 m²

Luchtverwarming mogelijk

Het verwarmen van de lucht van het binnenzwembad verhoogt het comfort en verbeterd de controle van de vochtigheidsgraad, aangezien deze wordt beïnvloed door de omgevingstemperatuur. De console zuigt vochtige lucht op en blaast warme, droge lucht uit. Deze functie is beschikbaar als bijkomstige elektrische verwarming (via weerstanden) of via een warmwaterbatterij (aansluiting aan uw verwarmingsbron - verwarmingsketel, warmtepomp, geothermische unit, zonnepanelen).

•  Voor binnenbaden en overdekte baden
•  Privé- en openbare zwembaden
•  Zwembaden van ongeveer 20 m²

Capaciteit in l/u

van 2,3 tot 4,6 l/u

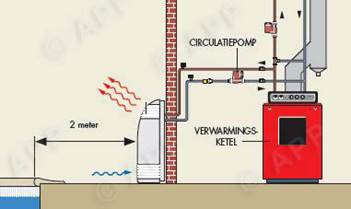

Installatie

tegen de muur van de zwembadruimte (op min. 2 m van het bad).

Elektrische voeding

eenfasig (230V) of driefasig (400V)

Instellen van de temperatuur

dankzij de hygrocontrole kunnen zowel de temperatuur als de hygrometrie worden ingesteld (digitale weergave)

Opties "luchtverwarming"

elektrische aanvulling of warmwateraccu

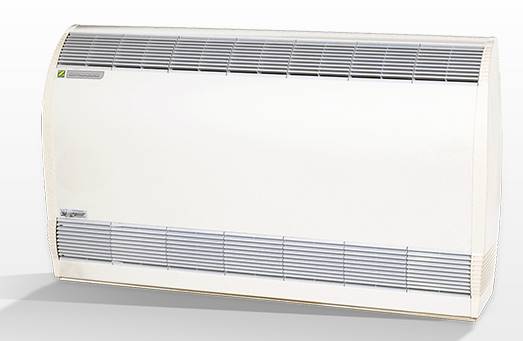

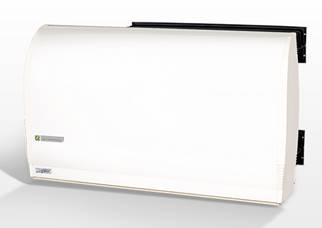

Stand alone ontvochtigingsapparaatzodiac 1

zodiac sirocco 2zoniac inbouw
zodiac sirocco3zodiac sirocco 4

Eenvoudig te installeren oplossing,
Deze betrouwbare luchtontvochtiger Sirocco beantwoordt aan alle eisen op het gebied van ontvochtiging van het gebouw waarin uw zwembad is ondergebracht. Een eenvoudige en economische oplossing, en gemakkelijk te installeren aangezien deze kan worden bevestigd op een muur van de zwembadhall (geen speciale bouwwerken of bijkomstige lokalen nodig). Kan voor nog meer comfort worden aangepast aan zwembaden van verschillende formaten, dankzij 3 verschillende vermogens: van 2,3 tot 4,6 liter lucht per uur.

Hygro Controlzodiac sirocco 5

Met deze controle-unit kan u de vochtigheidsgraad instellen. Zodoende kan u deze constant op de comfortwaarde behouden: 65%. U kan met deze unit ook de thermostaat instellen, bij modellen met de optie luchtverwarming.
•  Voor binnenbaden en overdekte baden
•  (Half-) ingegraven en opgebouwde zwembaden
•  Privé- en openbare zwembaden
•  Zwembaden van ongeveer 20 m²

Capaciteit in l/u

van 2,3 tot 4,6 l/u

Installatie

tegen de muur van de zwembadruimte (op min. 2 m van het bad).

Elektrische voeding

eenfasig (230V) of driefasig (400V)

Instellen van de temperatuur

dankzij de hygrocontrole kunnen zowel de temperatuur als de hygrometrie worden ingesteld (digitale weergave)

Opties "luchtverwarming"

elektrische aanvulling of warmwateraccu

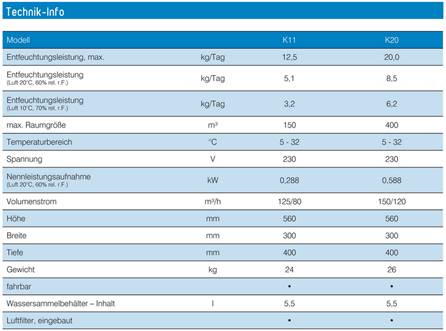

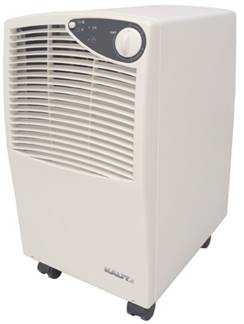

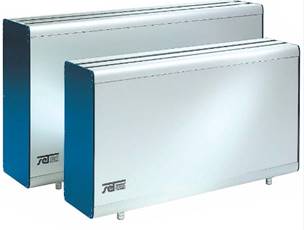

KAUT stand alone ontvochtigingsapparaat K11 en K20 : 5,1 à 8,5 Liter/dag

kaut 1kaut 2kaut 3

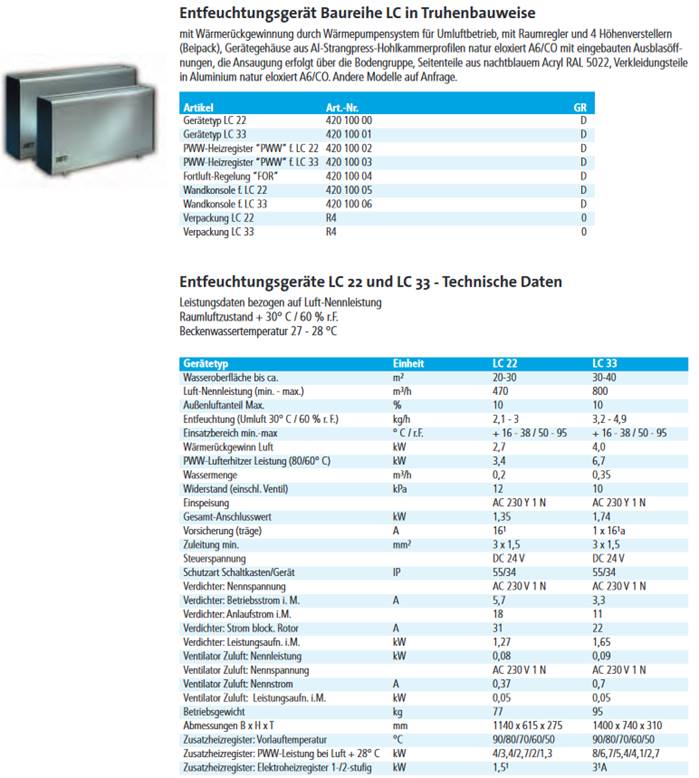

SET stand alone ontvochtigingsapparaat LC 22 en LC 33 : 50,4 à 76,8 Liter/dag

set 1set 2

set 3

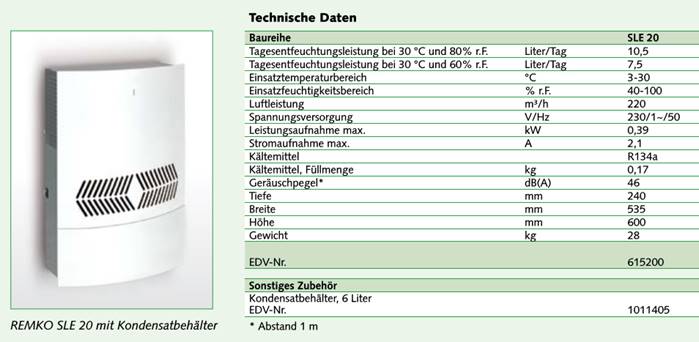

SLE20 stand alone ontvochtigingsapparaat

remko sl 20remko SL20

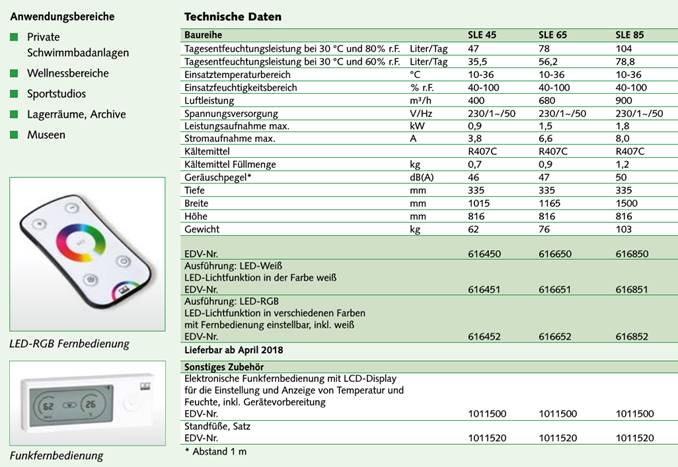

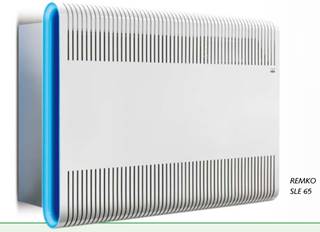

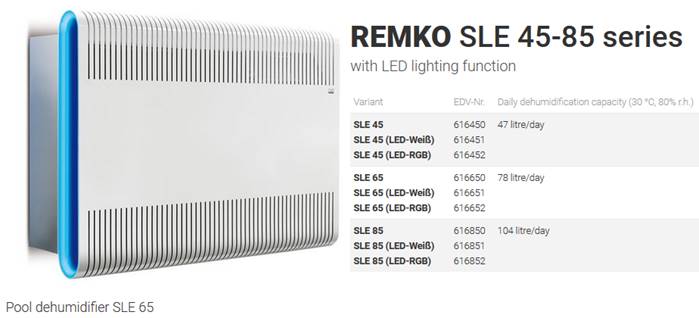

SLE 45/65/85 stand alone ontvochtigingsapparaat
remko SLE40 60 80remko SLE40 60 80remko SLE 40 60 80
remko SLE 40 60 80

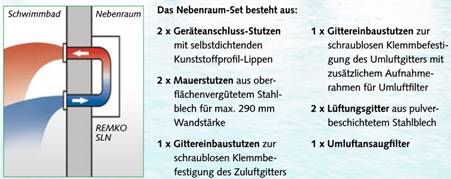

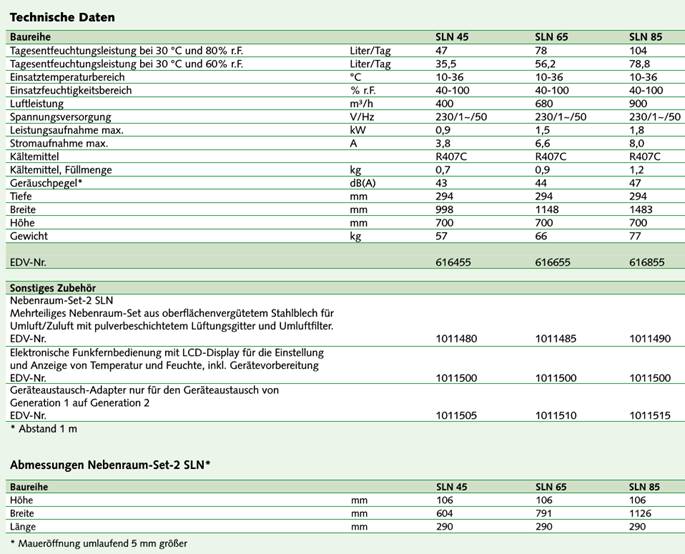

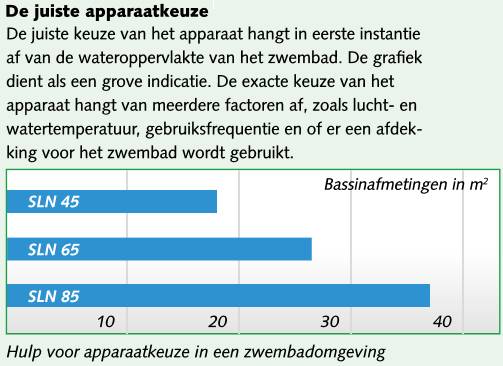

REMKO SLN 45/65/85 stand alone ontvochtigingsapparaat in naastliggende technische ruimte
Remko SLNRemko SLN
Remko SLN

Remko SLN

Vergeet niet af te dekken

Automatische zwembadafdekking; Manuele zwembadafdekking

Beginnen met : Afdekken. Verdamping onmogelijk maken.

Besparingen van een afgedekt zwembad:
Tot 90% minder bijvullen met stadswaterafdekking 1
Tot 60% minder chemicaliën                    afdekking 2
Tot 25% minder onderhoud                      afdekking 3
Tot 70% minder elektriciteitsverbruik      afdekking 4

Opwarmen

Q = m *Cv*ΔT

cv water = 4186 J/kg K

https://nl.wikipedia.org/wiki/Soortelijke_warmte

m = 100 m³ = 100.000 kg

Cv water = 4186 J/kgK

ΔT = 10°C

Q = 100000 *4186 *10 = 4186 Mj = 4186000000 J

= 1162,77 kWh

€ = 1162 kWh *.025 *1/5 COP = 58,1 €/100 m³ per 10°C (COP 5 = warmtepomp)

Verdampen

https://nl.wikipedia.org/wiki/Verdampingswarmte

De verdampingswarmte van water bedraagt 2249 kJ/kg bij standaardomstandigheden. Vergeleken met het verwarmen van water kost het verdampen 500 maal meer energie als om het 1K te verwarmen (soortelijke warmte is 4,19 kJ/kg.K), dus vijfmaal zoveel om het van 0°C tot 100°C te verwarmen!

m = 28 m³ = 28000 kg

Q = 28000kg *2249kJ/kg = 62972000kJ = 17492kWh

Met warmtepomp : 17492 kWh x 0,25 €/kWh/COP 5 = 874 €/jaar om 28 m³ te verdampen (COP 5 = warmtepomp)

Zonder warmtepomp : 17492 kWh x 0,25 €/kWh = 4373 €/jaar om 28 m³ te verdampen

Volgende cijfers zijn gebaseerd op een watertemperatuur van 27º bij een omgevingstemperatuur van 21º C, 60% relatieve luchtvochtigheid en een windsterkte van 8 km per uur.

1.    Warmteverlies in een onafgedekt zwembad Tot 65% door verdamping Een zwembad van 8 x 4 meter verliest per jaar zo’n 28 m³ water door verdamping

2.    Warmteverlies in een onafgedekt zwembad Tot 5% door het bijvullen van water na verdamping Een zwembad van 8 x 4 x 1,35 m verliest per jaar zo’n 28000 liter door verdamping

3.    Warmteverlies in een onafgedekt zwembad Tot 20% door warmteoverdracht via de lucht. Een onafgedekt zwembad verliest tot 5º Celsius in 5u, evenveel als een verwarming van 300W

4.    Warmteverlies in een onafgedekt zwembad Tot 10% door warmteoverdracht van de wanden en de bodem

5.    Warmtewinst in een onafgedekt zwembad Tot 80% van de zonnewarmte wordt omgezet in warmte.

6.    Warmtewinst in een afgedekt zwembad Tot 50% minder warmteverlies door verdamping van het water.

7.    Warmtewinst in een afgedekt zwembad Tot 50% minder warmteverlies door bijvullen met vers stadswater.

8.    Warmte winst in een afgedekt zwembad Tot 90% minder warmteverlies door convectie en warmteoverdracht naar de bodem.

9.    Minder warmtewinst in een afgedekt zwembad Tot -40% minder opwarming door de zonnewarmte.

10. Besparingen door het afdekken van een zwembad Tot 90% minder bijvullen van het zwembad met koud stadswater.

11. Besparingen door het afdekken van een zwembad Tot 60% minder zwembadchemicaliën.

12. Besparingen door het afdekken van een zwembad Tot 25% minder onderhoud

13. Besparingen door het afdekken van een zwembad Tot 70% minder elektriciteitsverbruik aan verwarming. Een zwembad verliest tijdens de opwarmfase een kleine 10 kWh
