Transfertpompen

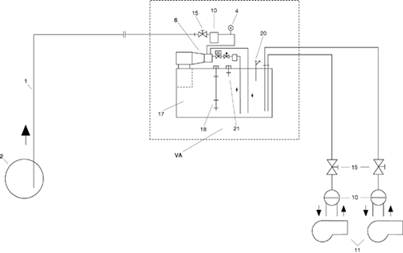

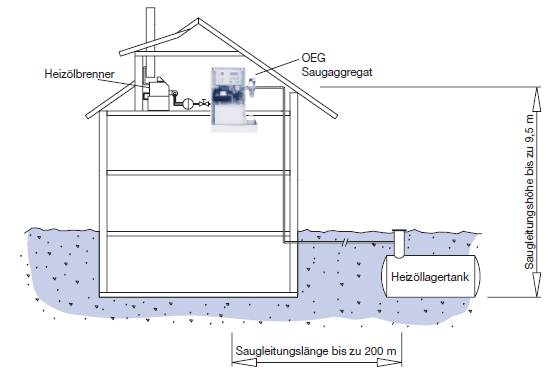

Transfertpompen eenpijpssysteem onderdruk : zuig
transfertpompen 1transfertpompen 2

Eenpijpssyteem is altijd beter dan tweepijpssyteem. Er zijn maar half zoveel leidingen waar er een lek kan optreden.
Indien een lek : zuigt valse lucht aan en gaat in veiligheid.
Zuighoogten tot 9 m zijn mogelijk
De mooiste technische oplossing
transfertpompen 3transfertpompen 4

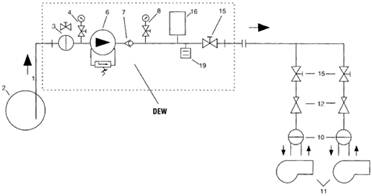

Transfertpompen eenpijpssysteem overdruk
transfertpompen 5transfertpompen 6http://www.werco.de/images/db/sb/Oelfoerderaggregat.jpg

Eenpijpssyteem is altijd beter dan tweepijpssyteem. Er zijn maar half zoveel leidingen waar er een lek kan optreden
Moeilijk te ontluchten dus oppassen voor valse lucht:

Indien lek : persdruk valt : systeem gaat in veiligheid. Er is vervuiling.
Druk in het expansievat moet jaarlijks gecontroleerd worden.
Expansievat : NBR rubber

transfertpompen 7

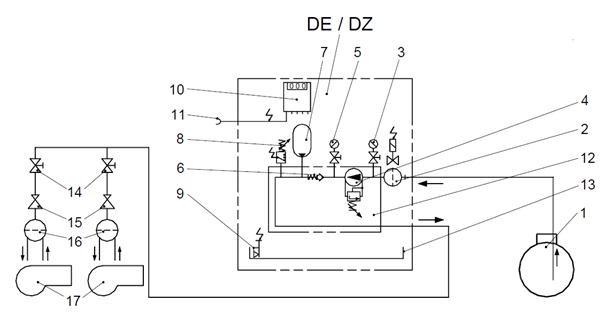

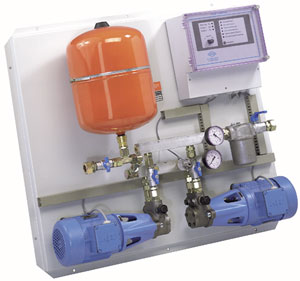

Druktankaggregaathttp://www.werco.de/images/db/sb/Oelfoerderaggregat.jpg

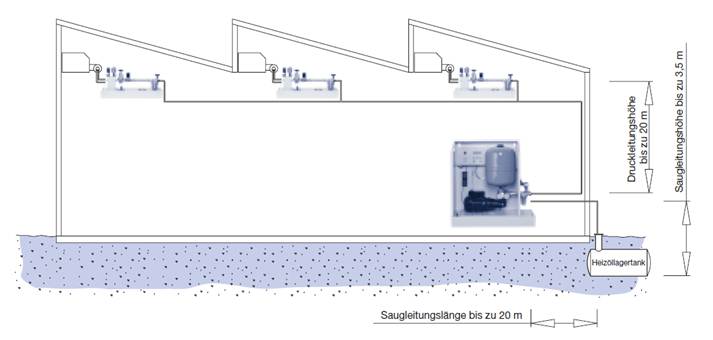

Plaatsing binnen in het gebouw

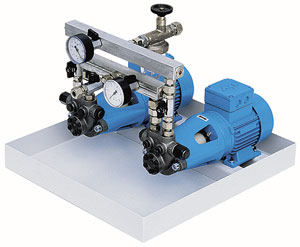

Tweemotorige druktankaggregaten
Druktankaggregaat voor stookolie in een behuizing van gemoffeld plaatstaal met olie opvangbak incl. lekkagemelder, stookoliefilter met geïntegreerde magneetklep in de zuigleiding als terugloopbescherming, aluminium aanstuurblok inclusief terugslagklep (vanaf DZ 3200), vacuümmeter met kogelkraan, membraan druktank 5 liter (DZ 600, 1200) of 18 liter (DZ 3200, 6000, 12000), druktransmitter incl. buisbreukbeveiliging, 2 inwendige tandwielpompen met Normmotoren incl. motor-pompflens manometer met kogelkraan, digitale pompaansturing met LCD menudisplay, potentiaalvrije storingsmelder uitgang, aansluitstekker 230 V , montagemateriaal voor wand- en vloeropstelling.
Leidingaansluiting (zuig + brander): 3/8" of 3/4"
transfertpompen 9

Drukregeling voor stookolietransfertpompen 10
Drukregeling
Plaatsing aan de brander
Drukregeling voor stookolie bestaande uit:
Filter met metalen reservoir en afsluiter.
Adapter voor oliehoeveelheidsmeter (voor de inbouw van een meter achteraf)
Magneetklep (sluit tijdens de rustfase van de brander)
Drukregelaar (reduceert de voordruk op 0,5 bar)
Stuwdruk- of recirculatievat met afsluitbare manometer en snelontluchter.
Drukcompensatie armatuur (voor het opvangen van mogelijke thermische uitzettingen)
Gemonteerd in een opvangbak, inclusief bevestigingsmateriaal voor montage aan de wand of op de vloer. Kan zowel links als rechts worden gemonteerd.
Filteraansluiting: 3/8" IS
Branderaansluiting: 3/8" US
Debiet: tot 90 l/h
max. retourstroom: 120 l/h
Brandervermogen: ca. 900 kW
Vatinhoud: ca. 0,5 liter
Afmetingen (L x B x H): 465 x 105 x 315 mm
Gewicht (leeg): 5,6 kg

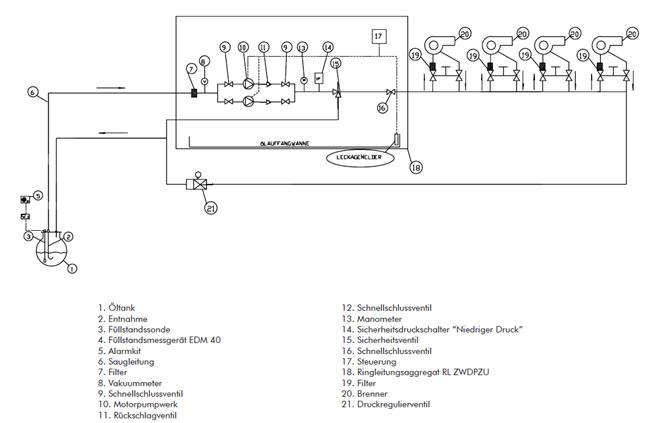

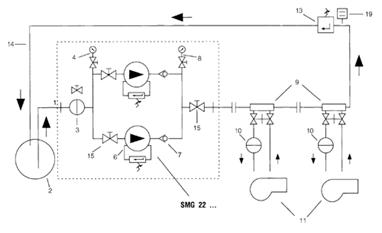

Transfertpompen tweepijpssysteem: rondpompsysteem
transfertpompen 11transfertpompen 12transfertpompen 13

Automatische ontluchting : ontlucht altijd
Nog steeds de beste keuze als het toegelaten is.
Alle leidingen moeten zichtbaar zijn. Dus geen leidingen in de grond.
transfertpompen 14
