>33 jaar ingenieurservaring.

Het beste is maar goed genoeg.


GoLanTec energietechniek is een geregistreerd HVAC installatiebedrijf en bouwt energiebesparende HVAC installaties voor particulieren en industrie:

Schouwklep voor open haarden en houtgrills Schouwklepopen haard

Wij kunnen alle maatwerk realiseren:

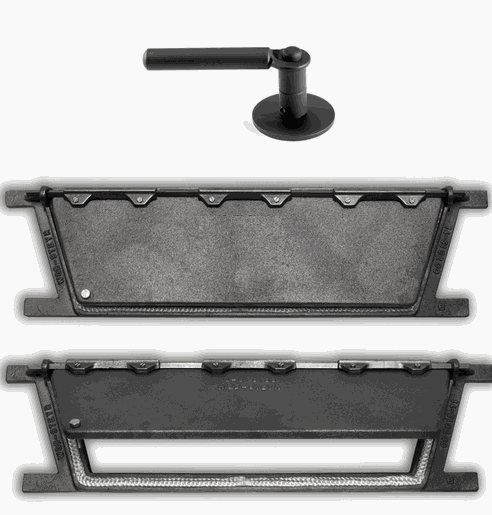

Oplossing 1 :Gietijzeren schouwklep

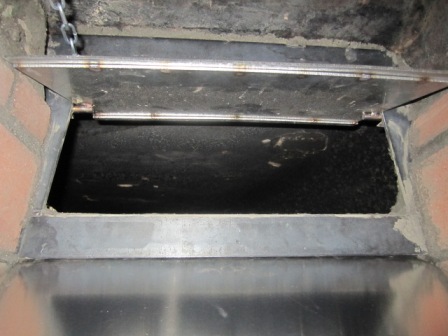

Oplossing 2: Stalen schouwklep open haard

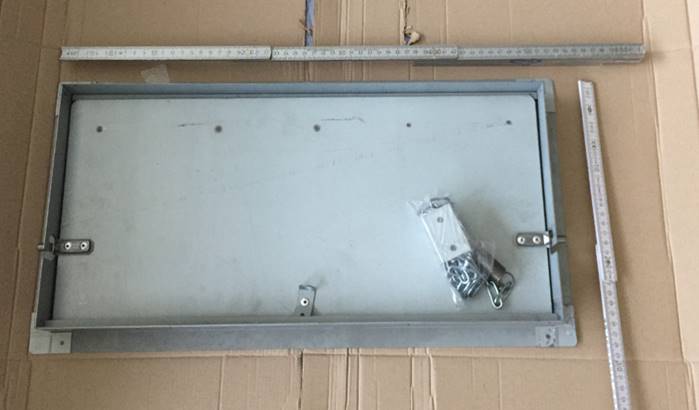

Op maat gemaakt

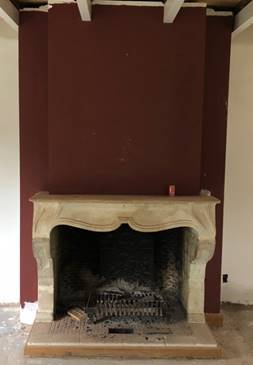

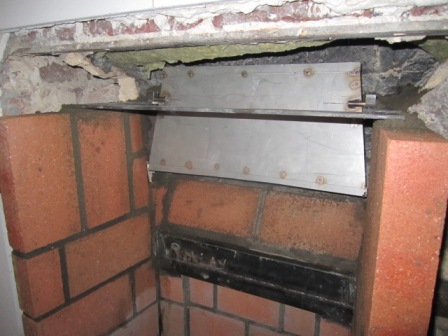

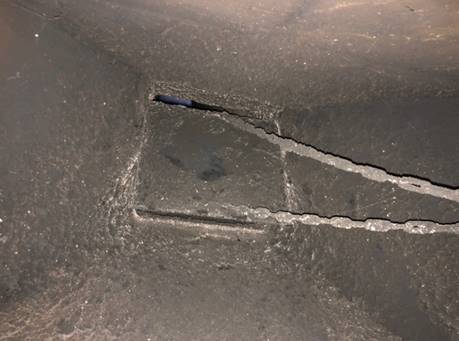

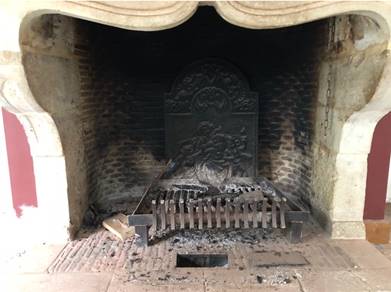

maatwerkmaatwerk2maatwerk 3

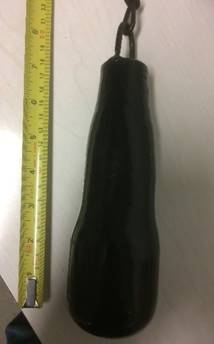

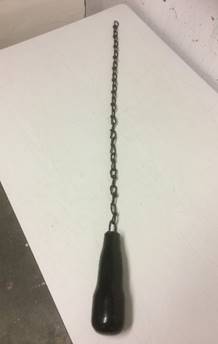

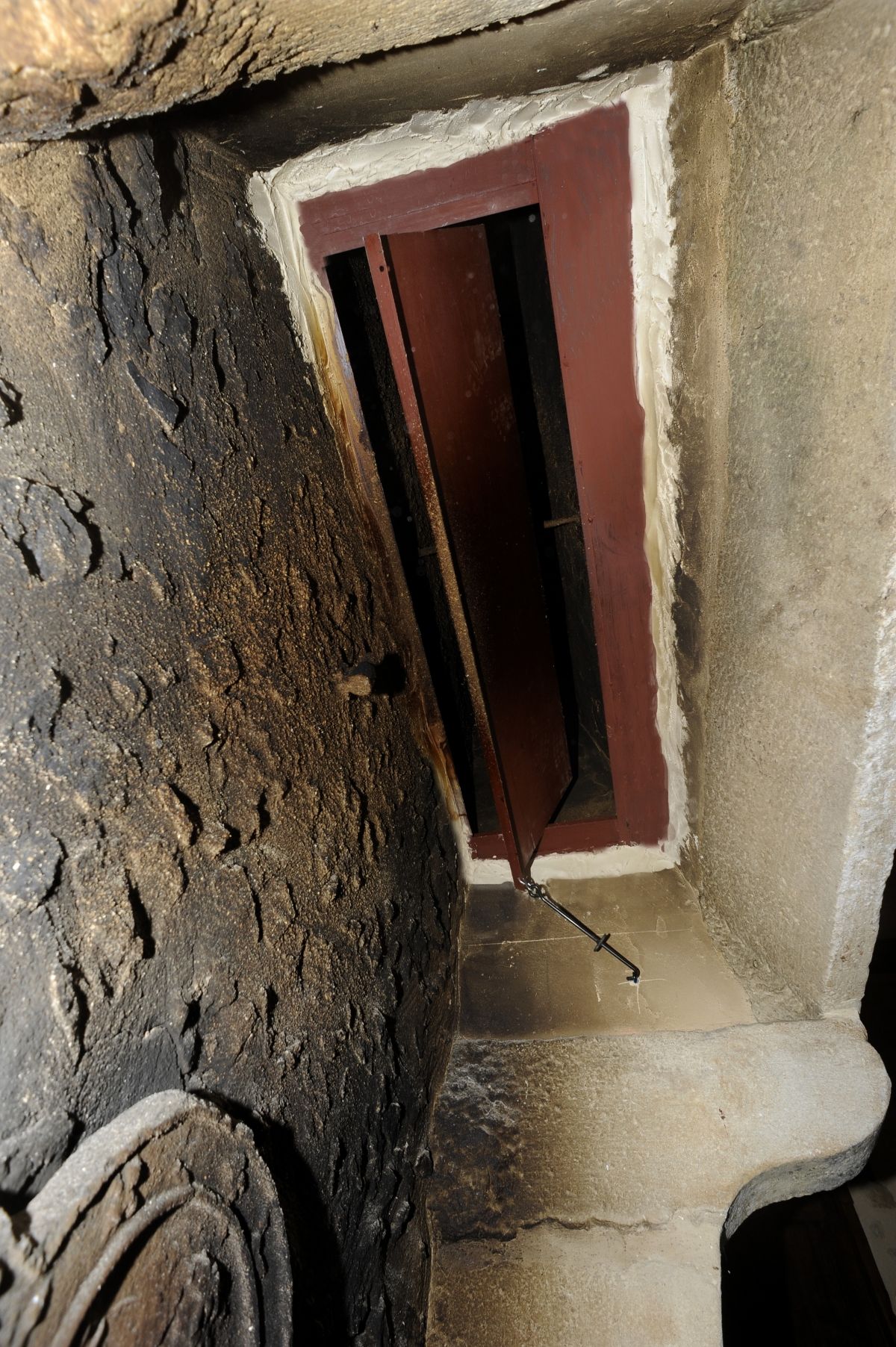

Eenvoudige bediening. Ketting te bevestigen aan oog van as van schouwklep. Lengte bedieningshandvat is 20 cm. Totale lengte, inclusief ketting, is 88 cm. De stalen klepbediening is zodanig gemaakt, dat deze zowel met open als gesloten schouwklep kan gebruikt worden. In open stand (rookgasafvoer open = hendel omhoog of verticaal - zie als voorbeeld foto 4) staat de klepbediening in de hoogste stand in lijn met de hendel, waardoor de klep neutraal open blijft. In gesloten stand (rookgasafvoer gesloten = hendel naar beneden of horizontaal - staat de klepbediening op zijn laagste punt en trekt door zijn eigen gewicht de schouwklep toe. Is eveneens een goede oplossing voor het voorkomen van een klepperende schouwklep.

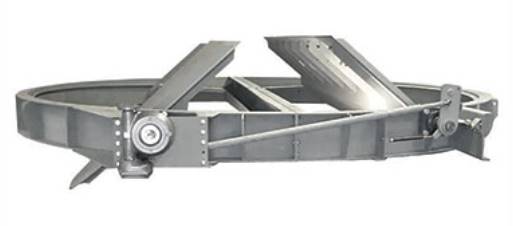

Oplossing 3: ST model
St model
Kaminklappe mit einem oder zwei Klappenelementen zum Absperren von Kaminen
To minimize heat loss from the boiler and to prevent the ingress of rain water Orbinox have a range of stack isolating dampers with stacks from 300mm diameter to in excess of 7 m.
The stack isolating damper can be of the butterfly, twin louvre, multilouvre or twing flap design and can incorporate an automatic pressure relieving system to prevent over pressurization and damage to the turbine or boiler.

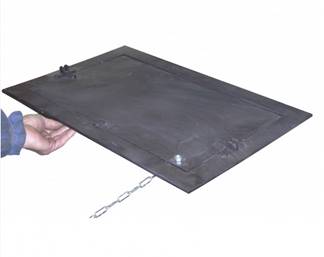

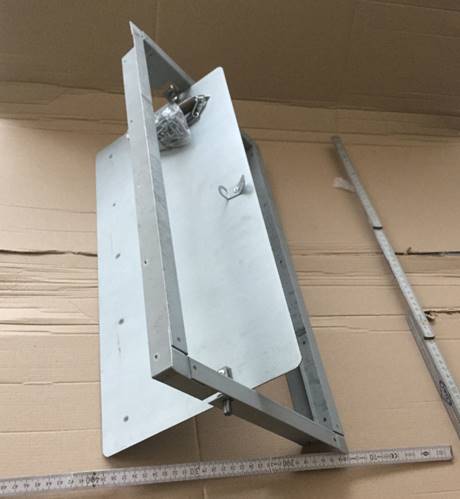

Oplossing 4: Open haard stalen 2 mm schouwklep met ketting
Frans modelfrans model

schouwklepschouwklep 2
Gebruikt voor het sluiten van het rookgaskanaal van een open haard wanneer dit niet gebruikt wordt.
Deze klep kan ook gebruikt worden om de schouw heet te laten zodat deze beter trekt bij het heropstarten.
Ze is te plaatsen boven de mond van de schouw of in de schouwpotten.

OPGELET!
Enkel bij het model 200x200 kan de klep eruit genomen worden
Alle andere modellen zijn uit 1 stuk.

Afmetingen: A x B :
200 x 200
300 x 500
250 x 250
300 x 300
400 x 400
300 x 600
Maatwerk

Afmetingen A x B = Nominale maat: - 5 mm (2x2,5 mm aftrekken)
Boorden van de kader rondom = 20 mm.
Materiaal : Staalplaat 2 mm.
Bajonet klep demontabel (200 x 200)
Geleverd met 1 m ketting en  aanhaakijzer en montagevijsjes.

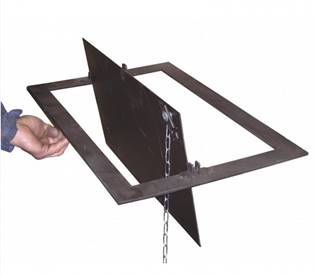

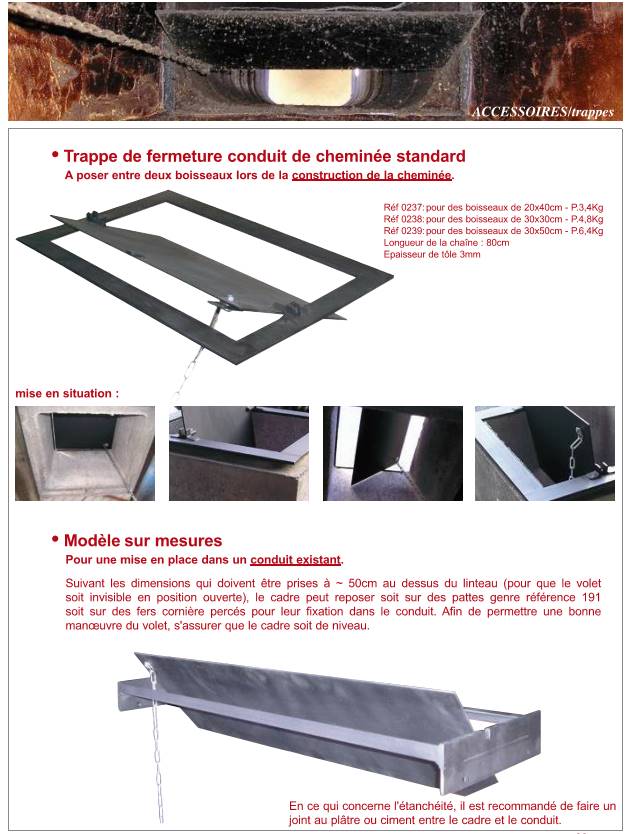

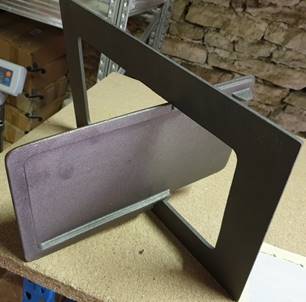

Oplossing 5: Open haard stalen 3mm schouwklep met ketting
schouwklep 11schouwklep 12

schouwklep 16

Lengte van de ketting: 80 cm
Dikte van de staalplaat: 3 mm

Nieuwbouw

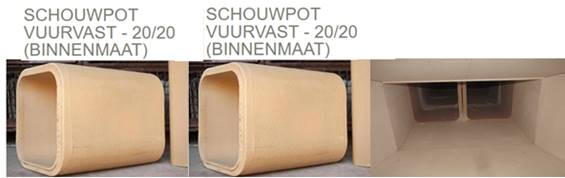

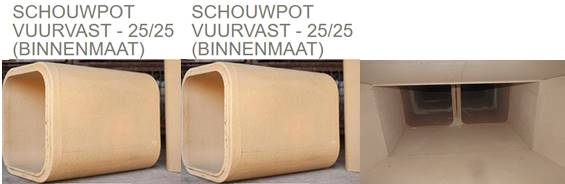

Schouwklep te plaatsen tussen 2 schouwpotten bij de bouw van de schoorsteen

Renovatie
Voor plaatsing in bestaand schouwkanaal:
50 cm boven de draagbalk (opdat de klep onzichtbaar zou zijn als ze geopend is),
De kader kan rusten op:

Om een gemakkelijke bediening te  hebben moet de klep waterpas gemonteerd worden.
Gasdichtheid: af te dichten met vuurvaste mortel tussen de kader en de schoorsteen.

20 x 40 cm     3,4 kg              0237                                                                           €,-
30 x 30 cm     4,8 kg              0238                                                                           €,-
30 x 50 cm     6,4 kg              0239                                                                           €,-

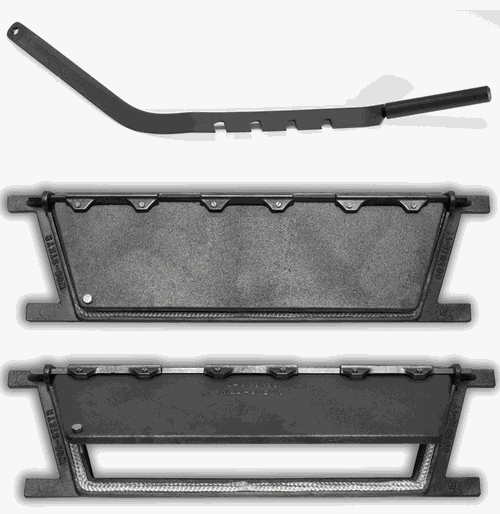

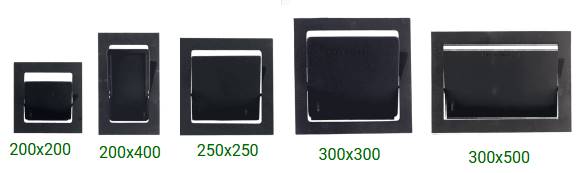

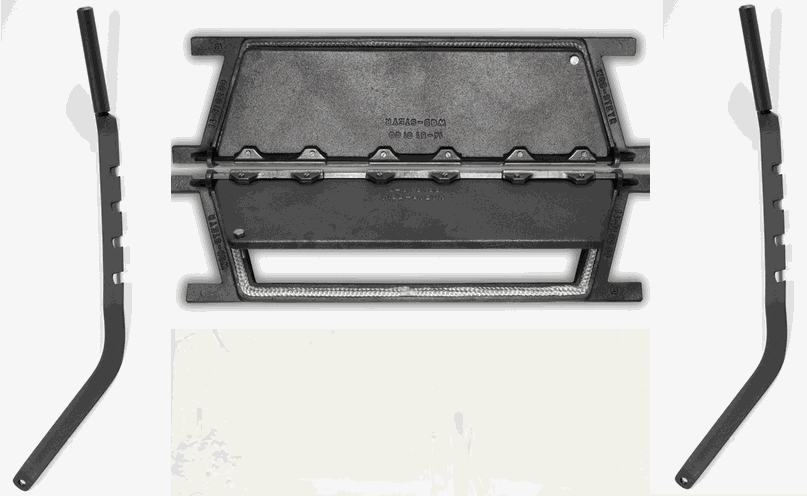

Oplossing 6: Open haard schouwklep in gietijzer voor schouwpotten
Gebruikt voor het sluiten van het rookgaskanaal van een open haard wanneer dit niet gebruikt wordt. Deze klep kan ook gebruikt worden om de schouw heet te houden zodat deze beter trekt bij het heropstarten. Ze is te plaatsen boven de mond van de schouw of in de schouwpotten.

schouwklepschouwklep


200 x 200                                                                                                      €,-
200 x 400                   7 kg                                                                            €,-
300 x 500                                                                                                      €,-
250 x 250                                                                                                      €,-
300 x 300                                                                                                      €,-

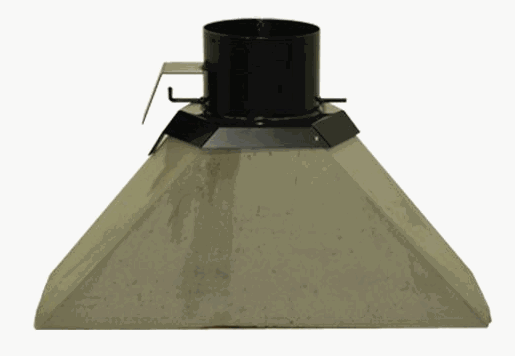

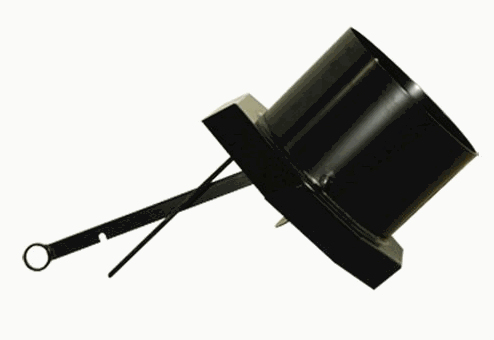

Oplossing 7: stalen schouwklep voor ronde afvoer Ø 200 of Ø 250mm

schouwklep 13      20 x 40
schouwklep 14                                                                                                     30 x 30
schouwklep 15    50 x 25
