Zonnecollectoren: sanitair warm water (SWW) of (vloerverwarming en/of zwembadverwarming)
Er zijn twee systemen om zonne-energie te oogsten:
Zonnecollectoren, synoniemen: thermische zonnepanelen, zonnecollectoren, vlakkeplaatcollectoren, vacuümbuiscollectoren. Rendementen tot 85%.
Zonnepanelen, synoniemen: fotovoltaïsche zonnepanelen of PV-panelen. Rendementen tot 15%.

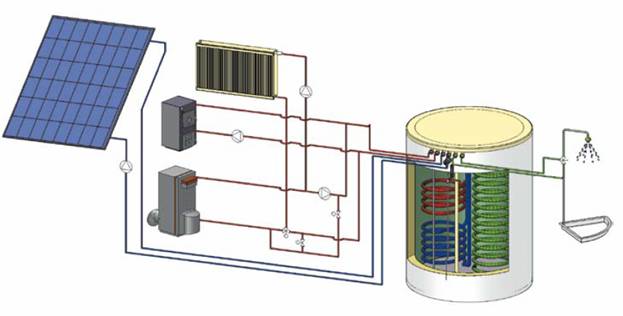

Een zonneboiler verwarmt Uw sanitair water gedurende het ganse jaar, (voorverwarming in de winter - volledig in de zomer) met de beste en gratis energiebron: zonne-energie!
Zonne-energie is natuurlijk, hernieuwbaar, gratis, onuitputtelijk en is niet onderhevig aan de schommelingen van de internationale conjunctuur.

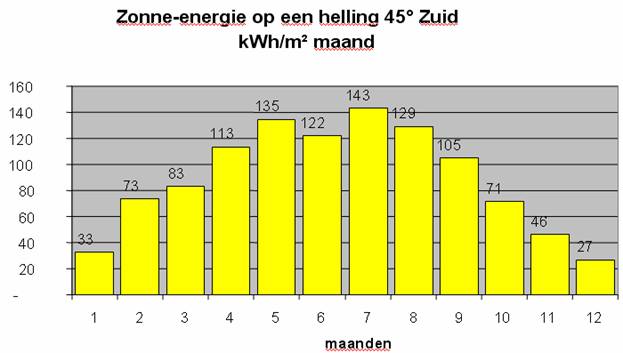

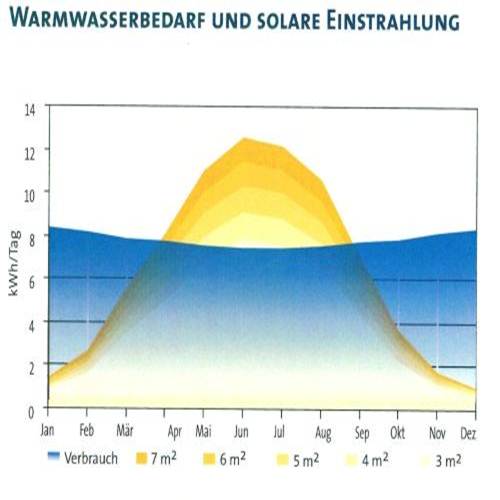

In onze regio krijgen wij 3/4 van de globale zonnestraling (1.100 à 1.800 kWh/m²) tussen april en september. Wil men bij onvoldoende zonneschijn toch de gewenste gebruikstemperatuur van het water bereiken (45 à 60 °C maximum voor huishoudelijk gebruik), dan zal het sanitair water voorverwarmd worden door de zon en een bijverwarming zal de ontbrekende warmte leveren. Deze bijverwarming kan geleverd worden door een verwarmingsketel, een toestel voor directe naverwarming of een elektrische weerstand. Bij een dag met voldoende zonneschijn, zowel in de winter als in de zomer, wordt het water regelmatig warmer dan 45 °C, zodat naverwarming niet meer nodig is.
Normaal gezin (2 kinderen) met 2 collectoren (2,32 m² netto x 2) op het dak en 300 liter boiler kan 2000 kWh/j op jaarbasis oogsten. Afmetingen van 1 collector : bruto 2,48m²/ netto 2,32m² : 2050 x 1212 x 88 mm 52 kg
Bij een sanitair warmwaterverbruik in een
gezin met 4 personen komt men met garantie uit op minimaal 2.000 kWh per jaar
die door de zonnecollector in de boiler gestoken wordt. Wij schrijven de
installatie af op twintig jaar: 2.000 kWh x 20 jaar = 40.000 kWh en dit
voor een netto investering van 2000,- €; zodat de prijs per kWh op 0,048 €
komt en dit gedurende 20 jaar; daarna is alles gratis. Geen enkele andere
energiedrager kan deze prijs garanderen gedurende 20 jaar.
Dus : 1 kWh zonnewarmwater = 0,048 €/kWh
1 kWh aardgas = 0,0557 €/kWh
1 kWh stookolie zonder condensatie = 0,04342 €/kWh
Er zijn twee belangrijke vloeistofsystemen op de markt. Dit om twee belangrijke problemen op te lossen :
Hier wordt het systeem opgevuld met water en glycol. Er is een expansievat nodig. Regelmatig moet de antivries in de installatie gecontroleerd worden.

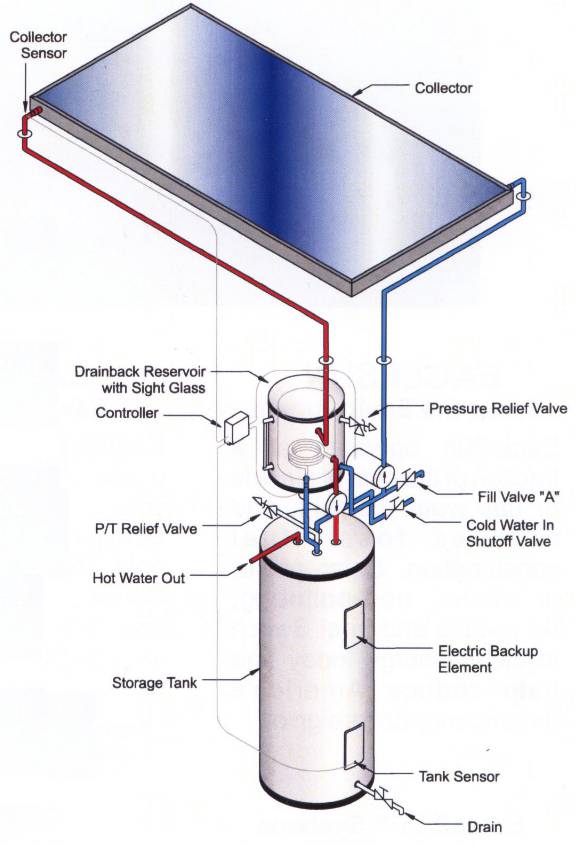

Hier loopt het systeem leeg wanneer het vriest of wanneer alles te warm komt. Dit beveiligt de installatie. Het systeem moet leegloopbaar gebouwd worden. De vloeistof moet naar het lager gelegen opslagvat kunnen aflopen.
In het verleden zijn er twee problemen geweest.
Er zijn twee soorten collectoren op de markt.

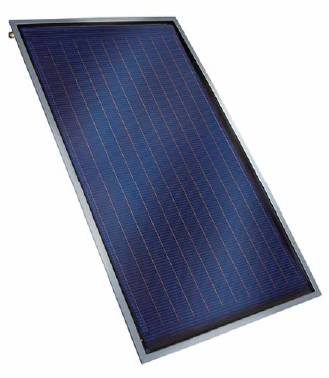

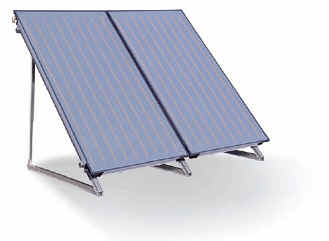

Vlakke plaat collectoren zijn de meest verspreide.
2,18 m² : 1900 x 1150 x 85 mm
2,85 m² : 2240 x 1270 x 99 mm
bruto 2,48m²/ netto 2,32m² : 2050 x 1212 x 88 mm 52 kg
bruto 2,51m²/netto 2,35m² : 2033 x 1233 x 80 mm 38 kg
Kunnen horizontaal of verticaal geplaatst worden.

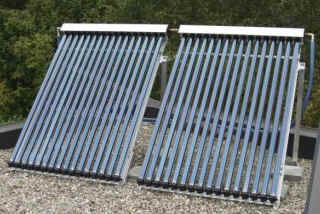

Vacuümcollectoren
Op de Zuidpool, in het Belgisch paviljoen zijn het vacuümcollectoren omdat de buitentemperaturen extreem laag zijn. In België is dat niet aan de orde en zijn vacuümpanelen erover. Voor de Scandinavische landen kan men erover discussiëren.
Oppervlakte : bruto 2,57m²/ netto 2,21m² : 1612 x 1647 x 107 mm
Kunnen horizontaal of verticaal geplaatst worden.

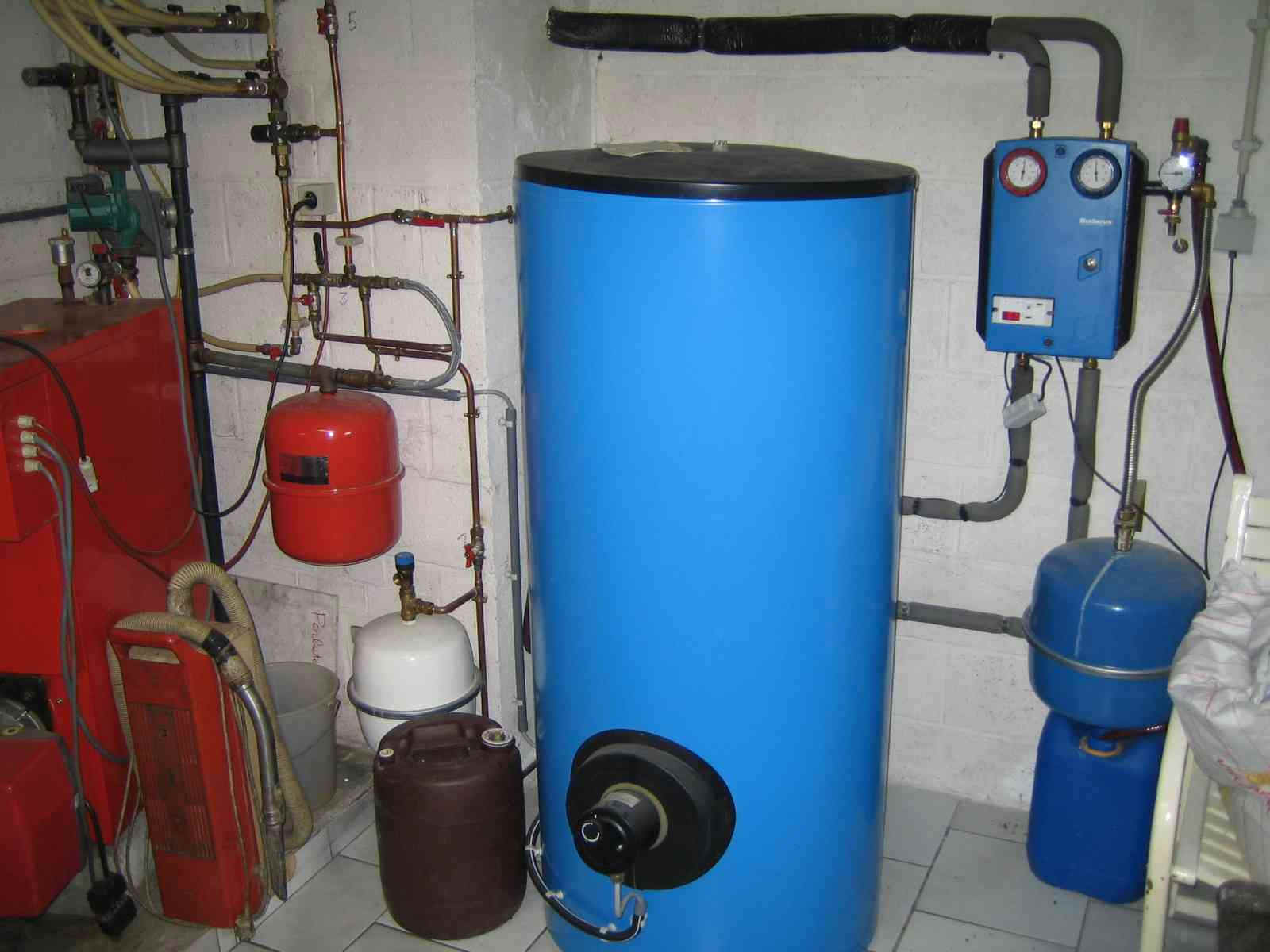

Het bevat :
- 1 hoogrendementscollector (96%) met 4 mm gehard glas en antireflex coating
- 1 zonneboiler van 300 liter met 2 warmtewisselaars en mogelijkheid een elektrische weerstand in te brengen
- 1 computerregeling die het systeem controleert en ook de zonne-opbrengst meet en aanduidt
- 1 volumetrische pomp die een optimaal debiet garandeert in het zonnecircuit.
Volumetrische pomp met drukbegrenzer
De afstand en het hoogteverschil tussen boiler en collectoren kan 25 meter zijn. Geeft altijd een constant debiet onafhankelijk van de drukverliezen, zodat de warmtewisseling in het zonnecircuit optimaal verloopt. De drukbegrenzer verzekert het zonnecircuit tegen te hoge drukken. Het debiet is laag (low-flow) zodat er een betere stratificatie in de boiler verzekerd wordt en dunnere leidingen kunnen gebruikt wordenRegeling met 4 voelers, met zonne-energiemeter, warmwaterverbruiksmeter en bliksembeveiliging
Geeft aan de verbruiker de mogelijkheid na te gaan welk gedeelte van de energie nodig voor de productie van warm water via de zon komt. Door de sturing met 3 Pt 1000 voelers bekomen we optimalisatie van de zonne-energie overdracht in de zonnewarmtewisselaar. De naverwarming wordt volledig geregeld met de vierde voeler.Dubbele leidingen met verbindingsdraden van de collectorvoeler
Snelle plaatsing en aansluiting. Minder risico op lekken want de leidingen zijn zonder onderbreking. Minder thermische verliezen in het zonnecircuit met als gevolg, verhoging van het totale rendement van de installatieOnze zonnecollectoren
Er zijn twee soorten collectoren op de markt.
- Zijn de meest verspreide.
- Kunnen horizontaal of verticaal geplaatst worden.
- Op de Zuidpool, in het Belgisch paviljoen zijn het vacuümcollectoren omwille van de extreem koude buitentemperatuur.
- Kunnen horizontaal of verticaal geplaatst worden.
Leegloopsystemen werken met een volumetrische pomp van 30W die zelfaanzuigend en voldoende opvoerdruk moet garanderen. Geeft altijd een constant debiet onafhankelijk van de drukverliezen, zodat de warmtewisseling in het zonnecircuit optimaal verloopt.
Voordelen:
Zelfaanzuigend
Altijd hetzelfde debiet van 110 l/h
Low flow
Weinig drukverlies
Kleine diameters
Klassieke systemen werken ofwel met een normale circulatiepomp ofwel met een klasse A circulatiepomp.
Het opslagvat kan geëmailleerd zijn of uit inox; Er zijn technisch verschillende oplossingen elk met hun eigen prijskaartje. Zie artikel elektrische boilers.
Er worden boilers in verschillende materialen gebouwd. Koper en inox zijn beter maar ook duurder dan geëmailleerd staal.
De opofferingsanode of magnesiumanode offert zichzelf op en moet regelmatig vervangen worden, anders valt de bescherming weg, met corrosie tot gevolg.
De opgedrukte stroom of ACI Systeem (Anti-Corrosie Integraal) werkt met een titaniumanode met geforceerde gelijkstroom die tegengesteld is aan de galvanische spanning. Er is een signaallamp aanwezig die de goede werking van het anticorrosiesysteem visualiseert.
In het verleden zijn er twee problemen geweest.
Leegloopsysteem :
In het verleden zijn er twee problemen geweest.
Leegloopsysteem :
Hier wordt het systeem opgevuld met water en glycol. Regelmatig moet de antivries in de installatie gecontroleerd worden.
Geen onderhoud meer op de vloeistof.

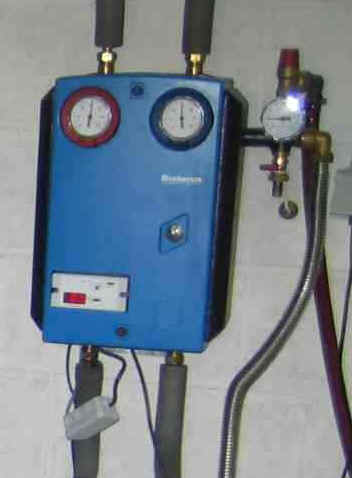

Regeling met 4 voelers, met zonne-energiemeter, warmwaterverbruiksmeter
Geeft aan de verbruiker informatie over de zonneopbrengst. Door de sturing met 3 PT 1000 voelers bekomen we optimalisatie van de zonne-energie overdracht in de zonnewarmtewisselaar.Opgewarmd water zet uit en zal in een vat voor een verhoogde druk zorgen. Om eventuele overdruk af te laten, wordt een veiligheidsgroep (met stopkraan) geplaatst op de koudwateringang van de boiler. Bij keukenboilers in onderbouw wordt de veiligheidsgroep meestal in de toevoerleiding verwerkt. Onderaan op de veiligheidsgroep wordt een sifon en een stuk afvoerbuis geplaatst, om het overtollige water naar het afvoergoot te lozen. Bij sommige boilers worden de overdruk en het overtollige water via een derde buisje langs de kraan afgeleid.
De veiligheidsgroep heeft 4 functies:
- Het vat beschermen tegen overdruk (Overdrukventiel)
- Het vat isoleren van de toevoerleiding (Isoleerkraan)
- De terugloop van warm water in de toevoerleiding van koud water verhinderen (Terugslagklep)
- Zorgen dat het vat kan leeggemaakt worden. (Aftapkraan)
De drukbegrenzer verlaagt de druk van het water dat erdoor stroomt en garandeert aan de uitgang, een vooraf ingestelde en constante waarde. Hij beschermt in het bijzonder het drukvat, ook s' nachts wanneer de druk stijgt. De drukbegrenzer beschermt het drukvat tegen overdruk en verhindert ook dat de klep van de veiligheidsgroep opengaat.
In een installatie kan het contact tussen twee verschillende metalen, bijvoorbeeld koper en staal, leiden tot corrosie. Het koper en zijn legeringen (zoals messing) zijn kathodisch; in verbinding met andere metalen, bevorderen ze "batterijfenomenen", dus de versnelling van corrosie en de circulatie van zwerfstromen. De diëlektrische isolerende koppeling laat toe, de vulbuis van het koude water (staal) van het drukvat aan te sluiten op de veiligheidsgroep (messing), zonder een batterijfenomeen te creëren. Deze verbindingsaansluitingen kunnen gedemonteerd worden, wat de plaatsing vergemakkelijkt.
Het schroefgedeelte moet rechtstreeks op de veiligheidsgroep geplaatst worden, op de mannelijke uitgang met draad van 1" (26x34). Het gladde gedeelte, dat vastgekleefd moet worden, sluit aan op de afvoer. De sifon heeft zowel een luchtslot als een voldoende groot waterslot.
Dit toestel mengt automatisch het warme water uit het vat met het koude water dat toegevoerd wordt. Het heeft twee functies:
- Veiligheid: het levert en stelt automatisch water af op de gewenste temperatuur (bereik 25 tot 60°C)
- Bespaart warm water: door de warmwaterleidingen stroomt alleen gemengd water. Er blijft dus een grote reserve warm water beschikbaar. De leidingen en kranen zijn goed beschermd tegen kalkaanslag. De afstelling van het toestel (slechts eenmalig bij de plaatsing) wordt vergemakkelijkt dankzij de bedieningsknop. het toestel is uitgerust met geïntegreerde terugslagkleppen.

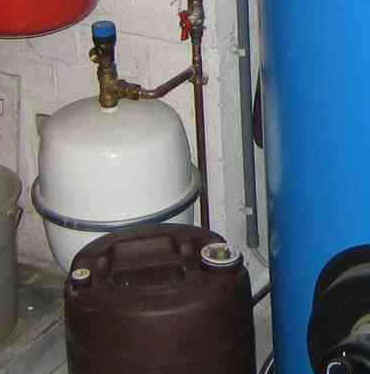

Opgewarmd water zet uit en zal in de boiler voor een verhoogde druk zorgen. Om de overdruk op te vangen en te voorkomen dat dit warme water weggeloosd wordt via de veiligheidsgroep wordt een sanitair expansievat voorzien op de koudwateringang van de boiler. Dit vat is in die zin speciaal dat het water er niet in stilstaat (legionella) maar doorstroomt. Het is een doorstroomexpansievat.
Condensatiebadgeiser met gestuwde afvoer
Als hoofdrolspeler in de condensatietechnologie heeft Junkers deze
zuinige en milieuvriendelijke techniek als eerste in combinatie gebracht met
zijn wereldleiderschap in badgeisers op gas. Het model CelsiusPur is de eerste
condensatiegeiser van Junkers die dankzij deze beproefde technologie een
verhoogde energie-efficiëntie en -besparing combineert. Met zijn uitzonderlijke
warmwatercapaciteit is de CelsiusPur de ideale oplossing om in een aanzienlijke
behoefte aan warm water te voorzien. Daarbij wordt een maximaal rendement
gegarandeerd. Het grote debiet maakt van de CelsiusPur de ideale oplossing voor
huishoudelijk gebruik, maar ook voor zakelijke en industriële omgevingen.
Voorbeelden hiervan zijn sport- en welzijnscentra, kapperszaken, restaurants,
hotels en winkels.
Zonne-energie
De CelsiusPur is ook geschikt als bijverwarming voor
zonne-energiesystemen. In interactie met elkaar zorgen ze voor de productie
van warm water voor huishoudelijk of industrieel gebruik. Dit is mogelijk
dankzij de innovatieve, intelligente elektronica, die automatisch constateert of
de temperatuur van het door het zonnesysteem opgewarmde water hoog genoeg is om
het gewenste comfort te bereiken. En of de badgeiser al dan niet moet worden
ingeschakeld.
Sterke punten
• Uitermate geschikt voor huishoudelijk gebruik, maar ook voor
diverse zakelijke en industriële toepassingen dankzij de grote capaciteit (27
l/min).
• Mogelijkheid om tot 4 badgeisers in cascade aan te sluiten (maximum
capaciteit 5500 l/uur). Met de beschikbare rookgasafvoersystemen zijn tal van
toepassingen mogelijk.
• Integratie met zonne-energiesystemen voor de productie van warm water voor
huishoudelijk gebruik dankzij de innovatieve functies en de intelligente
elektronica.
• Energie- en kostenbesparend dankzij de condensatietechnologie.
• Milieuvriendelijk dankzij het lage NOx-emissieniveau en de
condensatietechnologie.
• Gemakkelijke bediening, aflezing en analyse dankzij het LCD-display.
• De CelsiusPur badgeiser levert meer dan 1400 liter warm water per uur, aan
een constante temperatuur. Met een hoog rendement, milieuvriendelijk en zonder
de warmteverliezen van een traditionele boiler.
Opgelet : De voordelen zijn anders dan voor PV panelen!
U kunt genieten van het verlaagde BTW tarief van 6% voor woningen ouder dan 5 jaar.
Vlaams
gewest
Premie
van 550,- €/m²; met een maximum van 4125,-€ geplaatst door GoLanTec.
Woning moet minstens 3 jaar aangesloten zijn op het elektriciteitsnet. Het aanvraagformulier vindt u op www.eandis.be : Aanvraagformulier Eandis
Gemeentepremie:
Oudenaarde : 500,-€
Wortegem-Petegem : 250,-€
Meer informatie op:
Brochure : warmte uit zonlicht
http://ode.be/images/stories/Brochures/zth_br_warmte_uit_zonlicht_2006.pdf
http://www.belsolar.be/Default.aspx?tabid=291
www.energiesparen.be/subsidies
www.mineco.fgov.be/energy/home_nl.htm
