HOE HET ENERGIEVERBRUIK OPVOLGEN EN DOORFACTUREREN?

energeimeting 1energiemeting 2

Meten is weten: Energiemetingen in Joule of kWh.

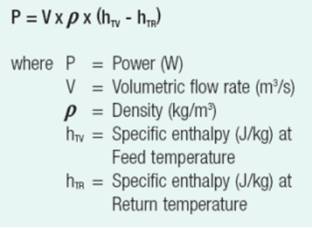

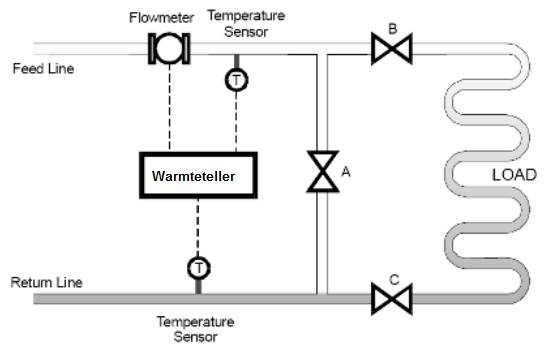

Energie is van groot belang voor de huiselijke warmte, maar ook een onmisbare factor in appartementsgebouwen, fabrieken, e.d. Warmte kan getransporteerd worden in de vorm van warm water, of een andere vloeistof. Door de vertrek- en retourtemperatuur te meten en te combineren met het debiet is de warmteinhoud te berekenen. Energie kan worden getransporteerd en overgedragen door middel van warm water of een ander medium. De afnemer zal voor de hoeveelheid geleverde energie moeten betalen. Dus moet er gemeten worden. De levering kan gezien worden als een warmtewisselaar. Er gaat een hoeveelheid warme vloeistof naartoe. Er wordt warmte afgegeven, en de retourstroom zal minder warm zijn dan de heengaande. De hoeveelheid geleverde energie, de energie inhoud Q, wordt berekend in een flowcomputer op basis van de berekening: Warmtemetingen zijn beschreven in de OIML R75 richtlijn en genormeerd in de EN 1434. De in- en uitgaande temperatuur worden gemeten met 3- of 4-draads temperatuurvoelers (meestal pt100 of pt1000: RTD: temperatuurgevoelige weerstanden). De meetsignalen worden in een "warmte-rekenunit` of een `heat calculator` verwerkt. Deze systemen kunnen ook worden gebruikt bij de meting van koude.

De relatie tussen de benodigde warmte om van een voorwerp met bekende warmtecapaciteit een temperatuurverandering te geven wordt door de volgende formule aangegeven:
Q = m. Cv . ∆T

Hierin is:
Q:        hoeveelheid warmte (energieverandering) in J
m:        massa in kg
Cv:       warmtecapaciteit bij constant volume in J/kg K. Water = 4186 J/kg.K (zie :http://human.freescience.org/htmx/specific_heat_capacity.php)
ΔT:      temperatuurverandering in K.

warmtemeting 1warmtemeting 2

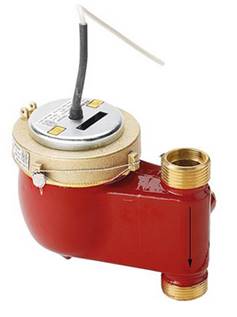

Turbinemeters
Een alternatieve flowmeter is de turbine flowmeter (Woltman meter). De turbinetellers meten met behulp van een aangedreven schoepenwiel de stromingssnelheid van het fluïdum. De rotatie van het schoepenwiel is evenredig met de stromingssnelheid. Vermenigvuldigd met een bekende meetsectie geeft dit de hoeveelheidsmeting. De beweging van het schoepenwiel wordt veroorzaakt door de massakrachten van het fluïdum dat daarbij van zijn oorspronkelijke stromingsrichting afwijkt.

Ultrasoon debietmeters
Ultrasoon geniet doorgaans de voorkeur. Vooral voor de grotere leidingen winnen de ultrasone flowmeters het nu dikwijls van de elektromagnetische flowmeters (omdat deze laatste gevoelig kunnen zijn voor de vorming van magnetiet op de elektroden).

Elektromagnetische debietmeters
In deze applicaties heeft de elektromagnetische flowmeter dikwijls een probleem door de vorming van magnetiet op de elektroden, met storingen als gevolg.

Coriolis massflowmeters
Coriolis massflowmeters zijn geschikt, maar te duur voor deze toepassing.

warmtemeting 3warmtemeting4warmtemeting6

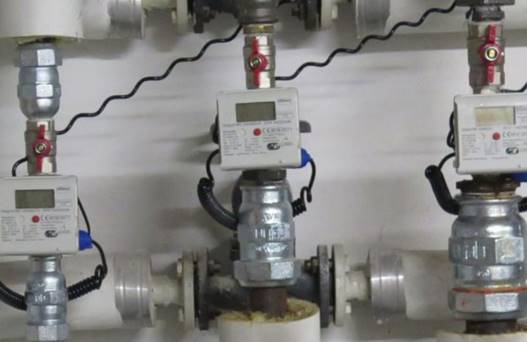

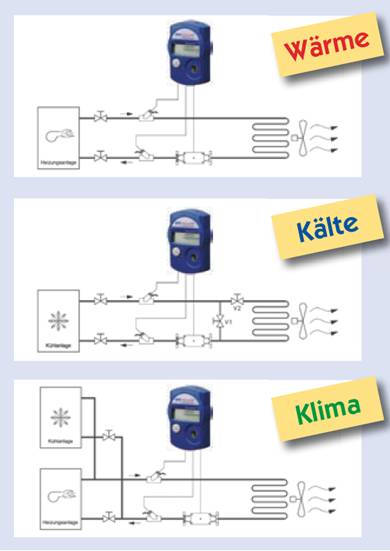

energiemetingen voor warmte, koude, klima

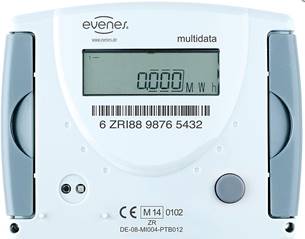

De energiemeters: exacte verbruiksmeting
Centrale verwarming, vloerverwarming, stadsverwarming, sub-bemetering, tussenmeters. Alle voordelen van de laatste technologieën, gecombineerd met een hoge betrouwbaarheid: de energiemeter laat zich eenvoudig in bijna elke situatie eenvoudig inbouwen.

Kleine maten tot DN20
zennerzenner2

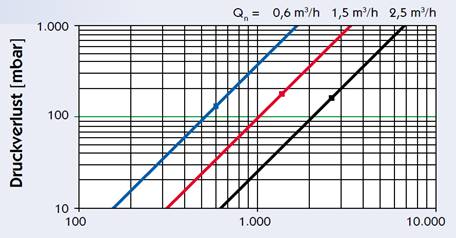

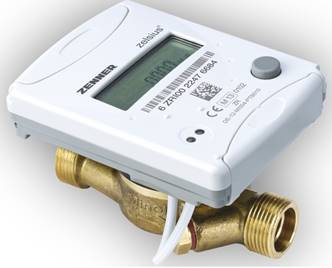

Kompaktwärmezähler Zenner zelsius® ISF C5 qp 0,6 mit Einstrahl-Volumenmessteil
    Nenndurchfluss qp: 0,6 m³/h
    Einsatzbereich (bei normalem Wärmebedarf 70 W/m²): Bei Heizkörper bis ca. 160 m² und Fußbodenheizung bis ca. 60 m².
Der zelsius® C5 ISF mit Einstrahl-Volumenmessteil kombiniert Wirtschaftlichkeit mit kompakter Bauweise und höchster Präzision.
Durch seine kompakte Bauweise passt er sich nahezu jeder Einbausituation problemlos an.
Speziell entwickelt für die verbrauchsabhängige Energieabrechnung ist er ideal geeignet für den Einsatz in allen Immobilien mit zentraler Wärmeversorgung:
- Gewerbeobjekte und Bürogebäude
- Appartementhäuser und Wohnanlagen
- Mehrfamilienhäuser
Das Rechenwerk des zelsius® C5 ISF ist bei der Kombi-Variante abnehmbar und ermöglicht die Montage selbst in kleinsten Verteilerkästen. Durch die innovative Visualisierung auf dem Display lassen sich ungewöhnliche Betriebszustände schnell erkennen.
Zuverlässigkeit und hohe Messdynamik garantieren optimale Messergebnisse während der gesamten Einsatzdauer. Über eine einzige Taste können alle wichtigen Geräte und Verbrauchsdaten abgerufen werden, wie z.B. Stichtagswerte, Maximalwerte oder die gespeicherten Werte der letzten 24 Monate.
Ausgestattet mit dem robusten Einstrahl- Volumenmessteil ISF mit rückwirkungsfreier elektronischer Flügelradabtastung steht ein Verschraubungszähler für den einfachen Eichaustausch in allen gängigen Einbaumaßen zu Verfügung.
Ob Fernauslesung über Funk oder M-Bus, der zelsius® C5 sorgt in jedem Fall für einen schnellen zuverlässigen Datentransfer.

DN 20 tot DN 40Zenner logo

zenner horizontaalelektronica
zenner vertikaalelektronica
DELTAMESS Splitwärmezähler
DELTAMESS Splitwärmezähler sind qualitativ hochwertig und verfügen über eine lange Lebensdauer. Der Begriff Splitwärmezähler ist dabei für viele Menschen schwer nachzuvollziehen, dabei ist das Produkt letztendlich ein Großwärmezähler mit Rechenwerk zur Wandmontage.
DELTAMESS ist seit 1996 eines der führenden Unternehmen in den Bereichen Wasser- und Wärmezählerentwicklung. Die Messgeräte sind optimal auf die unterschiedlichen Anforderungen und Einsatzgebiete von Kunden angepasst. Spezialisiert hat sich Deltamess besonders auf die Entwicklung und Produktion von hochwertigen Ventilzählern.
Der Deltamess Splitwärmezähler flex F2 gehört zu den Top-Artikeln der Firma, ist einfach zu montieren und wertig verarbeitet.

Deltamess Splitwärmezähler flex F2 für das Gewerbe
Der Deltamess Splitwärmezähler flex F2 besteht aus drei getrennten Komponenten: Volumenmessteil, Rechenwerk und Temperaturfühlerpaar. Der Splittwärmezähler wird bei der Erfassung größerer Energiemengen eingesetzt oder sobald eine getrennte Installation des Volumenmessteils und Rechenwerk erforderlich ist.
Besonders häufig ist das in Gewerbeeinheiten der Fall. Dabei erfasst der Splitwärmezähler flex F2 von Deltamess den Volumenstrom und die Temperaturdifferenzen. Via LED-Display lässt sich der Energieverbrauch über das Display ablesen und kann somit direkt in der Heizkostenabrechnung dargestellt werden. Vorteil dabei: Der Verbrauch lässt sich sowohl in KWh und MWh ablesen.
Die Vorteile des Deltamess Splitwärmezähler flex F2 im Überblick:

Grote maten vanaf DN 15 tot DN 250
kamstrup 1kamstrup 2kamstrup 3

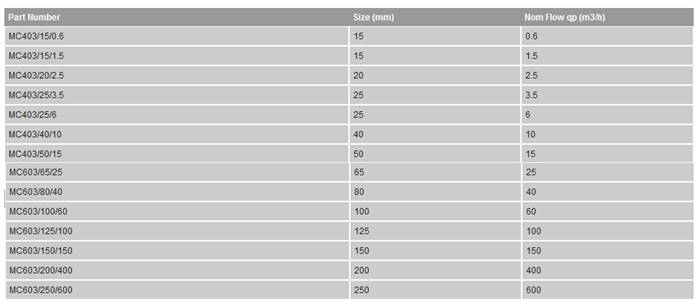

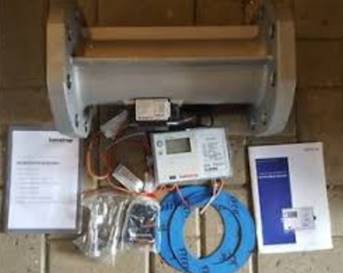

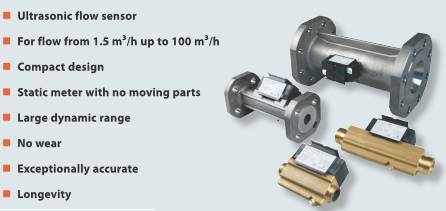

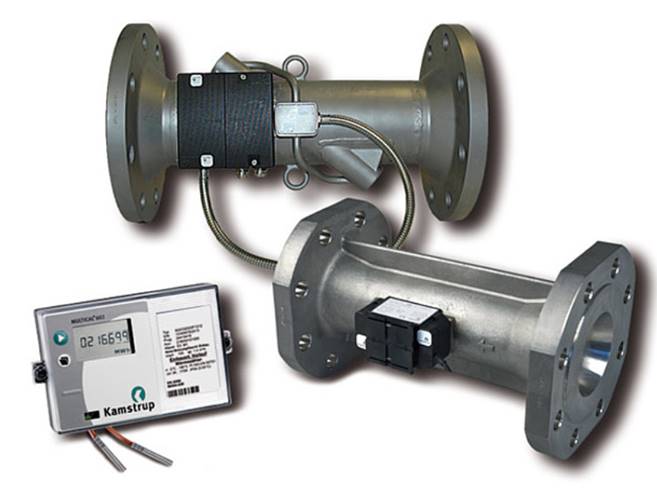

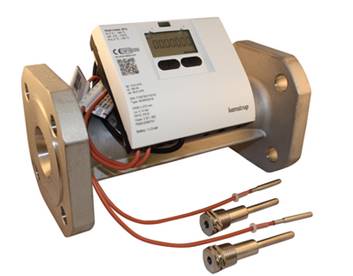

MULTICAL ULTRASONIC ENERGY METERS
Multical is a static heat meter, cooling meter or combined heating/cooling meter based on the ultrasonic principle.
Features:
• MID Approved Class II
• DN15-40 screwed, DN50-250 Flanged
• M-Bus or Pulse as standard – please specify
• Battery, 230v or 24v – please specify
• Complete with 1.5m temperature sensors, pockets & connections
• Heating version as standard, cooling available on request
• Longer temperature sensors available on request – 3m, 5m, 10m
• Other communication options available on request – Modbus, Bacnet etc
kamstrup 4
kamstrup 5

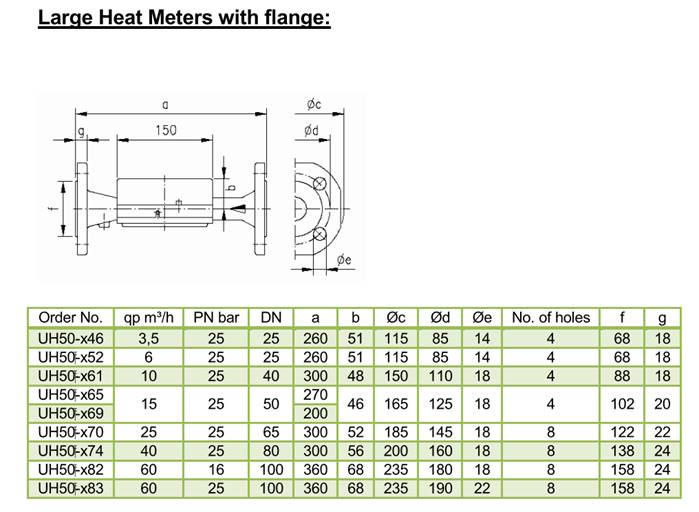

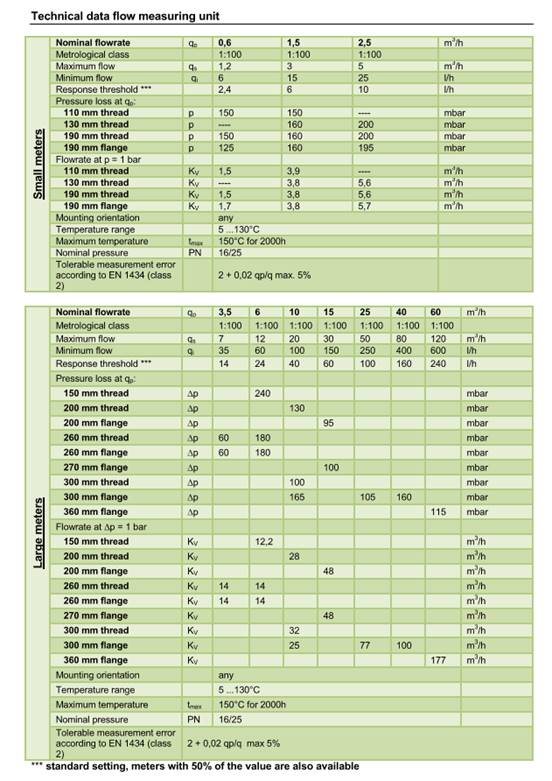

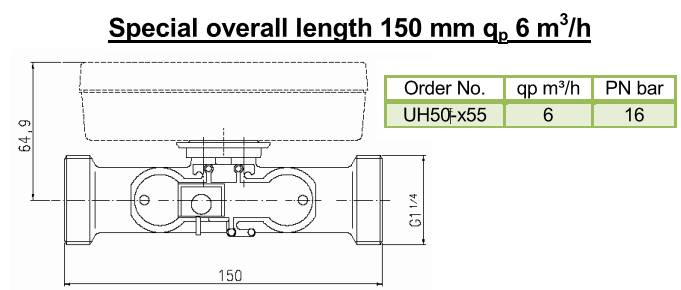

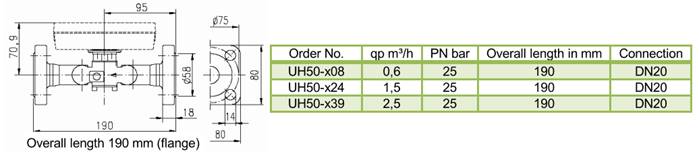

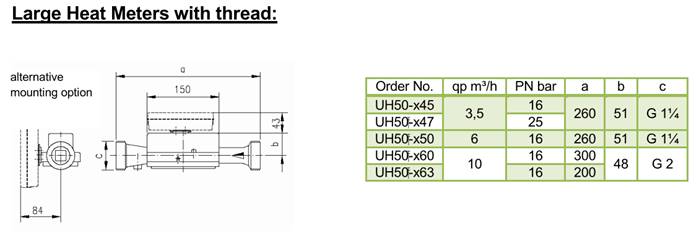

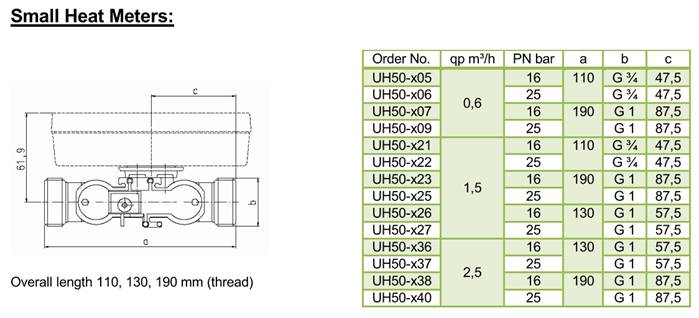

Landis+Gyr UH 50 G3/4" tot DN100

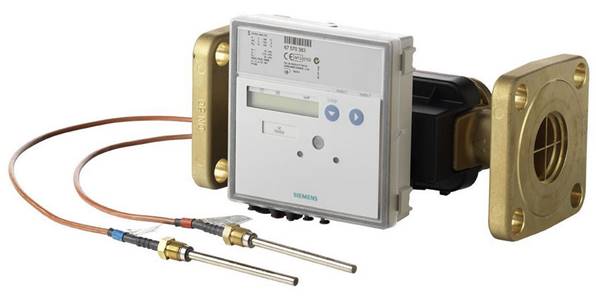

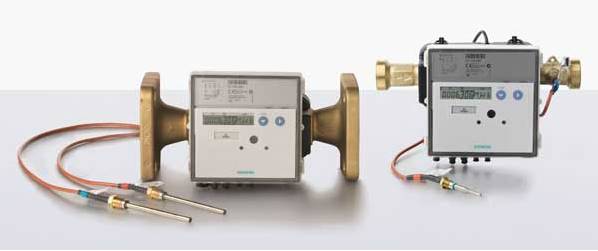

siemens 1siemens 2
siemens 3

siemens 4
siemens 5
siemens 6
siemens 7
siemens 8


siemens 9
