GoLanTec energietechniek is een geregistreerd installatiebedrijf. Wij modificeren en bouwen euro (€) besparende en energie (kWh) besparende zwembaden.

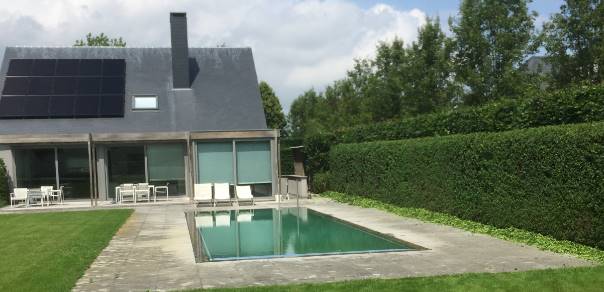

Overloopzwembad verdampt veel water

Een overloopzwembad heeft 3 modes

• Nacht: en slecht weer: zwembad loopt niet over en rolluik gesloten om de verdamping te beperken
• Belgisch weer : zwembad loopt niet over en rolluik open: mooi zicht. Weinig verdamping
• Bij genieten, zwemmen en gebruiken: zwembad loopt over en rolluik open; veel verdamping= veel €€.

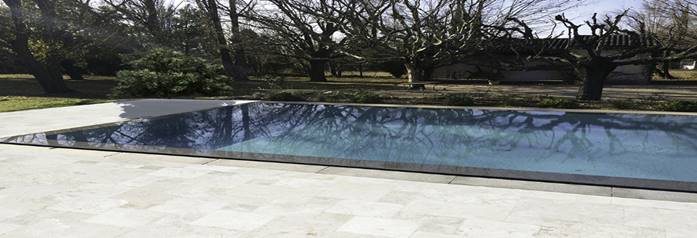

Esthetiek :

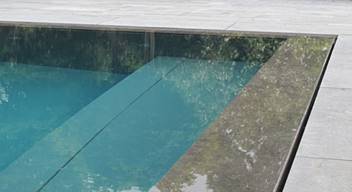

Een overloopzwembad is het ultieme qua esthetiek. De hoge waterspiegel is exact even hoog als het niveau van uw naastliggend terras en zorgt voor een waar spiegeleffect.

Omgekeerde filtratie
Een overloopzwembad of spiegelzwembad onderscheidt zich door zijn filtratiesysteem. Dit systeem, omgekeerde filtratie, werkt zonder skimmers. Het werkt met een specifieke watercirculatie. Bij een overloopzwembad loopt het water aan het oppervlak voortdurend weg rondom het bad. De watercirculatie is constant. Zo worden bladeren, bloemen, insecten, kleine onzuiverheden die zich op het wateroppervlak bevinden ogenblikkelijk verwijderd.

Onderhoud
Een overloopzwembad is het meest zelfreinigende zwembad dat er bestaat, het is immers volledig omringd door goten. Een blaadje dat terechtkomt op het water wordt in minder dan 5 minuten automatisch afgevoerd. Anderzijds heeft een overloopzwembad meer technieken wat meer onderhoud vergt dan een zwembad voorzien van klassieke skimmers.

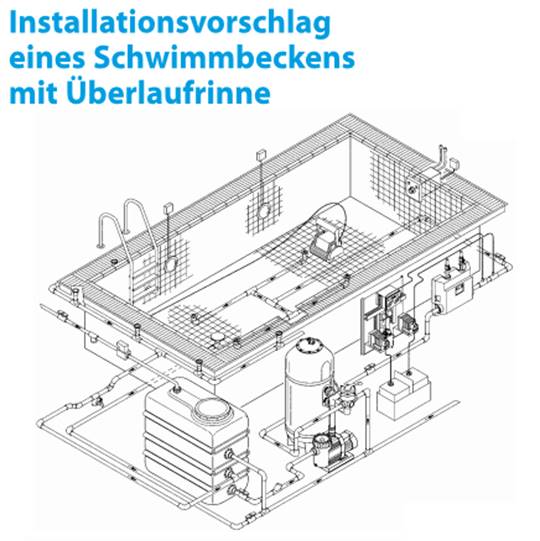

Techniek

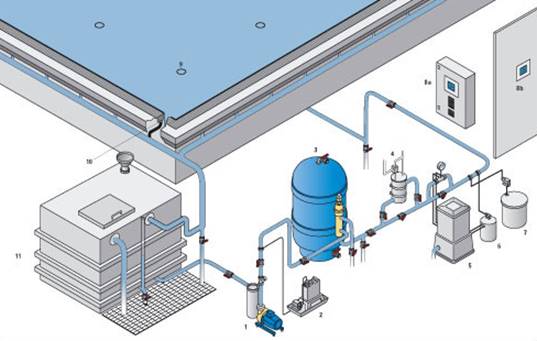

Een overloopzwembad loopt letterlijk ’over’. Door gebruik te maken van een buffertank wordt de zwembadinstallatie zo geconfigureerd dat er water wordt aangezogen vanuit die externe buffertank i.p.v. uit de bodempot van het zwembad van zodra het rolluik opengaat. Hierdoor loopt het zwembad over in de goten die rondom zijn aangelegd. Van daaruit loopt het terug naar de buffertank.

Voordelen:

• Onberispelijke waterkwaliteit dankzij de overloop rondom het zwembad
• Esthetiek. Een overloopzwembad of spiegelzwembad is een streling voor het oog.

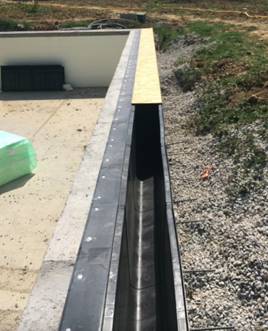

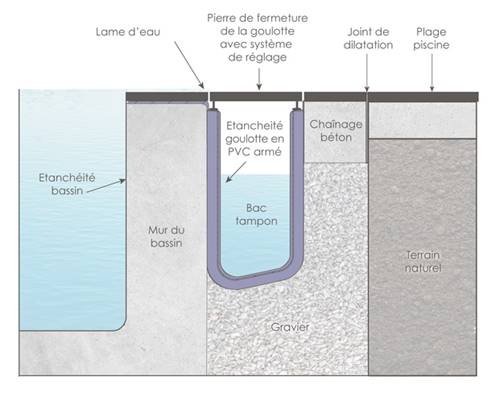

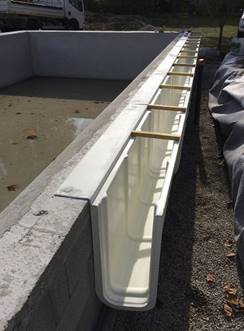

Overloopgoot : PVC

Goten 1m

Hoekgoten

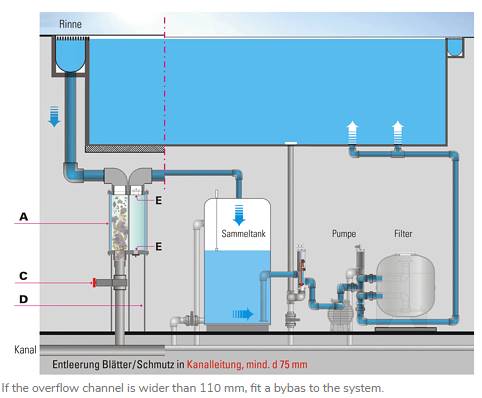

Leaf catcher: De bladvanger voor overloopzwembaden
Alle vuil en bladeren komen steeds terecht in de buffertank!!!!!! Blijven ze daar? De leaf catcher, een doorschijnend vat of "ton" wordt geïnstalleerd tussen de overloopgoot en de buffertank.
Binnenin is een geperforeerde scheidingsplaat, de gaten laten het water door maar houden de bladeren en de takken tegen. Wanneer de ton visueel vol is, kan deze eenvoudig geledigd worden door het openschuiven van de onderliggende schuifafsluiter.

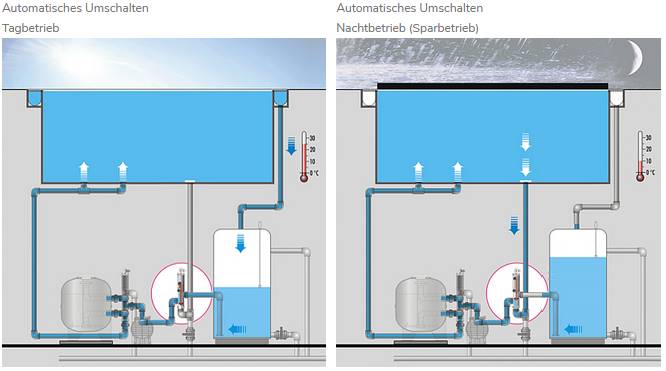

Overschakeling dag/nacht voor veel minder verdamping en dus veel minder €€€€€

Spaarbedrijf

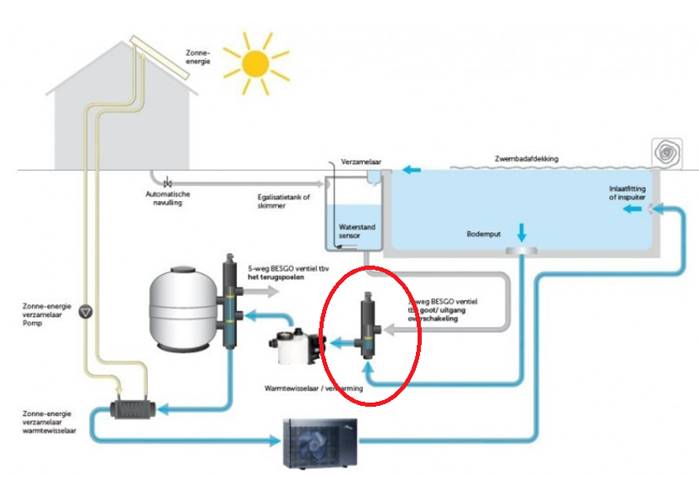

Omschakeling op bodemafzuiging of stozuigerafzuiging i.p.v. bovenafzuiging
Door de inbouw van een 3-wegventiel en een sturing AS Control Plus kan het water in functie van de buitentemperatuur, dag/nacht, ofwel via de overloopgoot ofwel via de bodem aangezogen worden.
In spaarbedrijf (aanzuiging direct onder de waterspiegel in het zwembad) loopt het water niet over de rand in de goot. De verdamping en daardoor het bijvullen en de opwarming zorgen ervoor dat het energieverbruik sterk wordt gereduceerd. Met een investering van minder dan €4000 kan zo per seizoen minstens 10'000 kWh bespaard worden. (Gas = 0,05€/kWh, elektriciteit : 0,25€/kWh)).

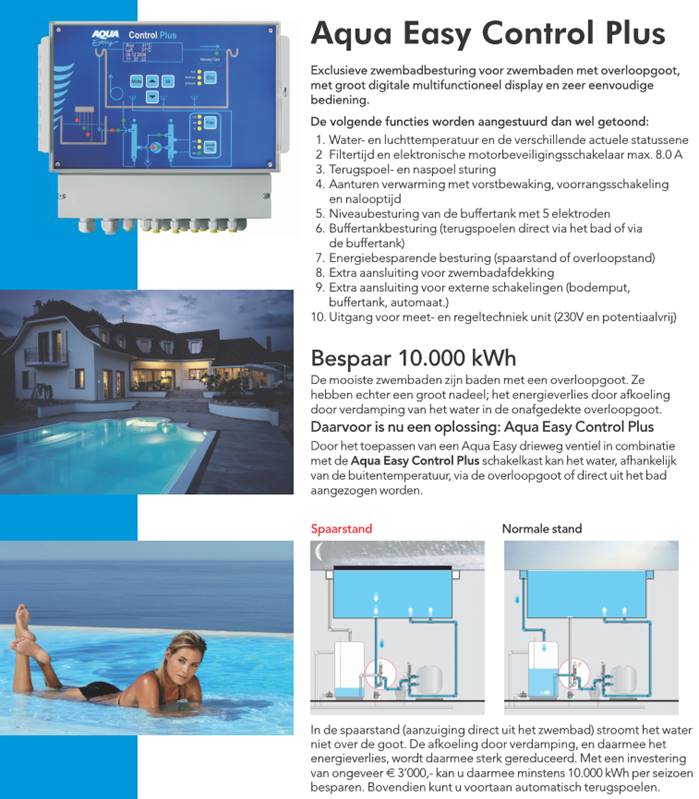

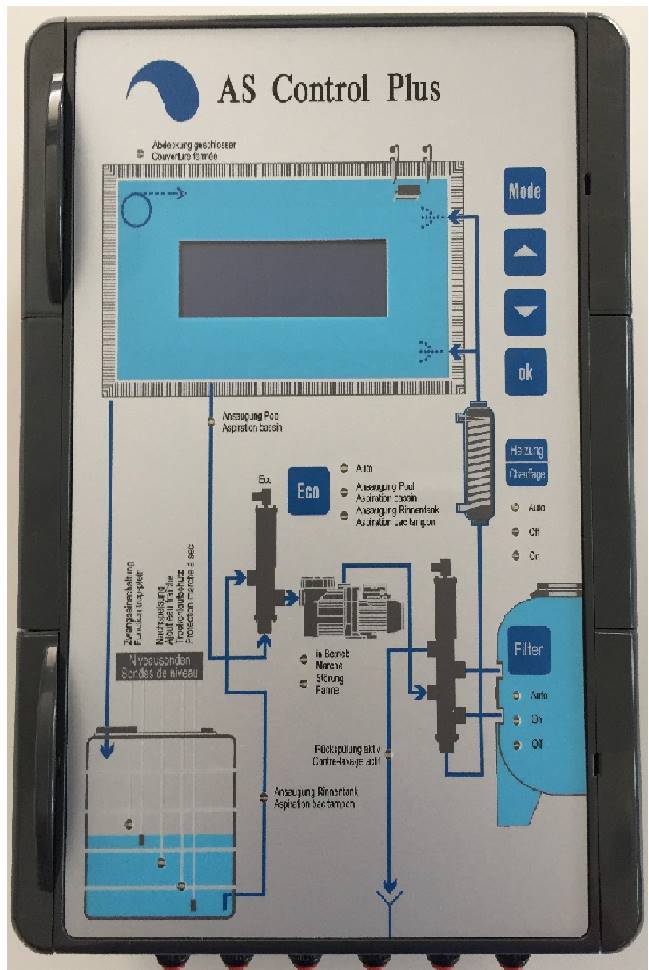

AS Control Plus

AS Control Plus - an innovative control with a microprocessor, which dramatically raises the efficiency of energy in swimming pools with an overflow channel and avoids unnecessary loss of energy. In our outdoor test pool in Switzerland (water temp.: 30°C; size: 50 m2), we proved an energy saving of over 20’000 kW (equates to 2’000 litres of oil) within 6 month (May to October).

A comprehensive pool control system with a large digital display and a simple navigation menu.
Features:
1. Running time of filter and the electronic motor overload trip max 8.0 A
2. Controls: backwash and rinse
3. Heating control with frost protection, priority switching and delay timer
4. Level control for buffer tank with five probes
5. Energy efficiency control (economy mode or overflow operation)
6. Buffer tank control (initiate backwash directly from pool or from buffer tank)
7. Display: water and air temperature and various operating conditions
8. Input of pool cover
9. Input of external switch (main drain, buffer tank, auto)
10. Output of chemical measurement and dosing system (230 V and potential-free)

The AS Control Plus is available with a 512MB memory card in order to record a protocol of operation up to 10 months. This data can be downloaded and analysed.

Technical specifications:
– Connectors: 71 pcs (inputs and outputs)
– Relay: 13 pcs
– Fuse: 4 x 10 ampere each
– Display: 4 plie multilayer
– Control box protection rating: IP 65

Doorautomatisering: volautomatische backwash

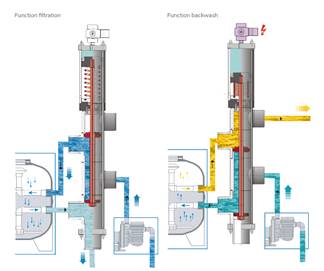

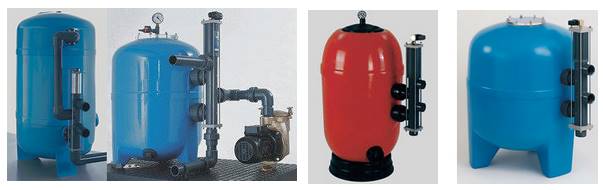

Backwash: pneumatisch 5/2 weg ventiel op de zandfilter

Compressor

Buffertank - Balanstank voor overloopzwembad

Moet groot genoeg zijn om waterniveau (spiegel) van het zwembad, 2 cm te verlagen en dit volume water op te slaan.
Moet kunnen gekuist worden

vb :
Pool 4x8m =32 m² x 0,02m = 0,64 m³ = 640 liter
Pool 5x10m =50 m² x 0,02m = 1 m³ = 1000 liter

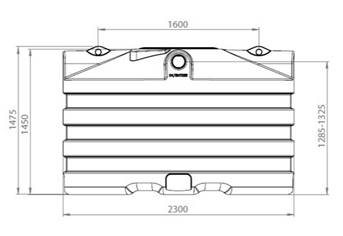

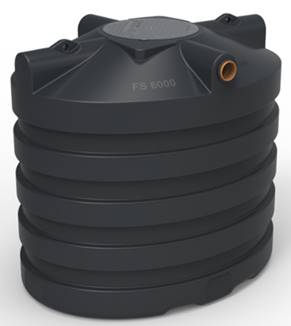

Ondergronds: PP


    Voorzien van een tijdelijk werfdeksel
    Voorzien van uitsparingen voor de nodige aansluitingen
    Een conisch bovenstuk waardoor deze tank zeer drukresistent is
    Door de ovale vorm heeft deze een lagere inbouwdiepte dan tanks met een vergelijkbaar volume
    Hijsogen om de tank makkelijk te plaatsen
    Heftrucksleuven

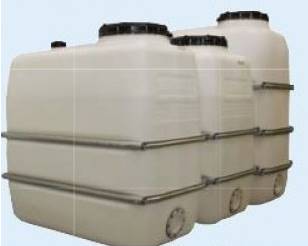

Bovengronds: HPDE

Buffertank 2000 liter.

    Rechthoekige HPDE opslag/buffertanks
    Hoogwaardige Polyethyleen
    Voorzien van horizontale gegalvaniseerde verstevigingen
    Boven aansluiting 2”
    Mangat DN400 met deksel en spanring
    Standaard zonder flensset
    Lengte: 2070
    Breedte: 720
    Hoogte: 1690
    Gewicht: 110 kg

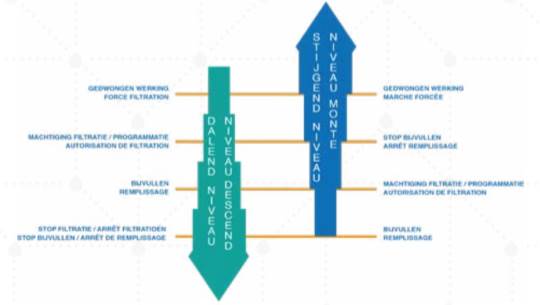

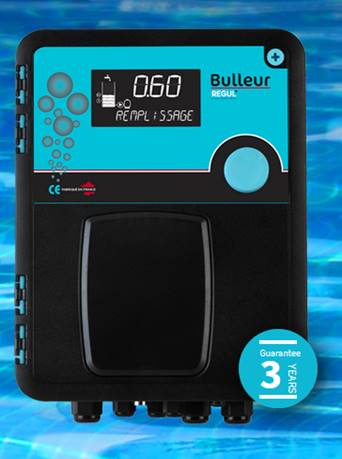

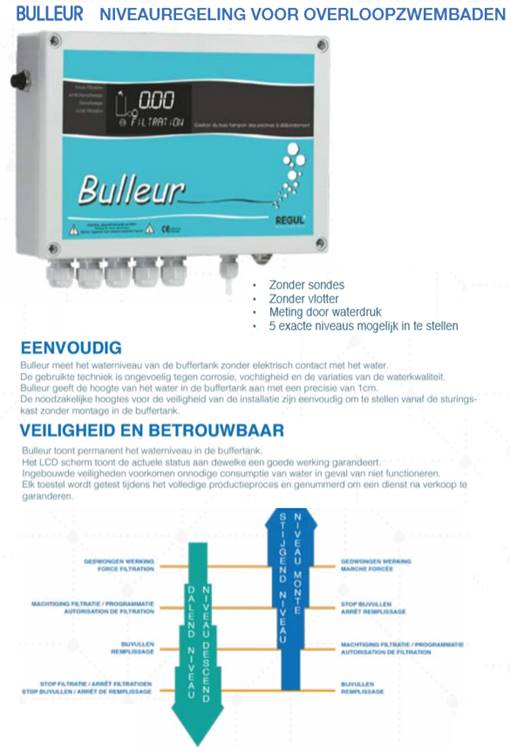

Niveauregeling voor balans; buffertank: met borrelbuisprincipe "Bulleur"

Werkingsprincipe:

• Zonder sondes; geen corrosieproblematiek
• Zonder vlotter

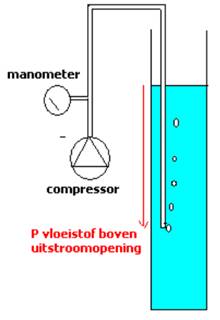

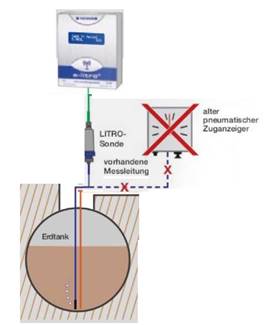

• Meting van de waterdruk met borrelbuisprincipe
• 5 exacte niveaus mogelijk in te stellen

Bulleur meet het waterniveau van de buffertank zonder direct contact met het zwembadwater. Het meetmedium is lucht. De borrelbuistechniek is ongevoelig tegen corrosie, vochtigheid en de variaties van de waterkwaliteit.
Bulleur geeft de hoogte van het water in de buffertank aan met een precisie van 1 cm.
De noodzakelijke hoogtes voor de veiligheid van de installatie zijn eenvoudig in te stellen vanaf de sturingskast zonder montage in de buffertank.
Bulleur toont permanent het waternviveau in de buffertank.
Het LCD scherm toont de actuele status aan, wat de goede werking garandeert.
Ingebouwde veiligheden voorkomen onnodige consumptie van water in geval van niet functioneren.

Houdt rekening met teveel water (regen) en te weinig water(verdamping)

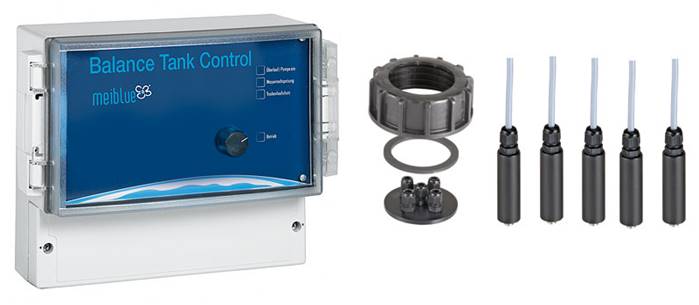

Niveauregeling voor balans; buffertank: met 5 elektrodes = 4 niveaus "Meiblue"

Elektronische Niveauregelung für Überlaufsammelbehälter mit zusätzlichem Trockenlaufschutz und Zwangseinschaltung der Filterpumpe. Der Regler arbeitet grundsätzlich mit 5 Elektroden (nicht im Lieferumfang enthalten). Falls die Zwangseinschaltung nicht gewünscht wird, kann die entsprechende Elektrode entfallen. Die Elektrodenleitungen sind 5 m lang. Sie können mit der Elektrodenhalterung in der gewünschten Höhe fixiert werden. Anzeige der Betriebszustände mit 4 Kontrollleuchten.
Anschluss zur Wassernachspeisung mit Magnetventil (Schutzart IP 65)

Beschreibung
Rinnentanksteuerung
Elektrode für Rinnentanksteuerung (V4 A, 1. 4617)
Elektrodenhalter für Rinnentanksteuerung mit 5 PG Verschraubung
Magnetventil 1/2 ”

Water- en ozonbestendige kabel van 3m

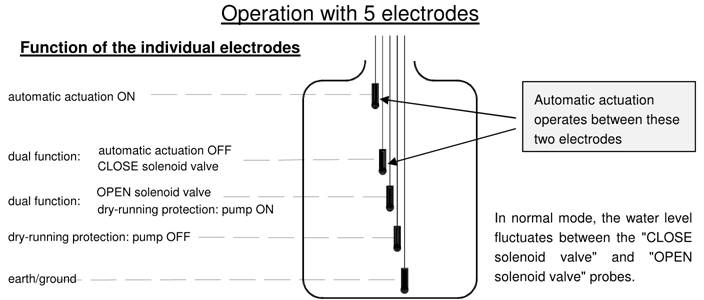

Werking met 5 elektroden

• Droogloopbeveiliging van de pomp
• Dag en nacht niveau
• Overloopbeveiliging
• Bijvullen
