Meten van chloorconcentratie voor zwembaden

Chloor werkt enkel in zuur milieu. Wanneer u in het zwembad zwemt, dan wordt dit alkalischer door afgifte van uw lichaam. Daarom moet het water aangezuurd worden met H2SO4. De chloor wordt toegediend onder de vorm van Eau de Javel: dit is NaOCl. De vrije chloor; deze zorgt voor oxidatie en desinfectie. De vrije choor is maar actief als de pH<7,6 ideaal pH = 7,2

Wat is vloeibaar chloor?
Vloeibaar chloor of eau de javel of javelwater of chloorbleekloog is Natriumhypochloriet = NaOCl. De gestandaardiseerde concentratie is 13% = 130 g/l of 130.000 mg/l = 130000 ppm. Let op: meng nooit vloeibaar chloor rechtstreeks met een zuur = pH minus want dan zal er chloorgas ontstaan (een groene wolk) wat zeer schadelijk is voor uw longen en dodelijk is. Het is Vlarem II erkend en het aangewezen product om uw zwembad- of spa water te oxideren en te desinfecteren. Het is ook het enige product dat bruikbaar is met automatische meet- en doseersystemen.
Natriumhypochloriet is een milde oxidator, vb

De stof reageert met zoutzuur waardoor het dodelijke chloorgas gevormd wordt:

De reactie met waterstofperoxide maakt zuurstofgas vrij:

Drie manieren om het chloorgehalte te bepalen

• Redox (Spanningsmeting: >700 mV)

• Vrije chloor (Amperometrische meting)

• Vrije chloor door titratie met colorimetrische meetmethode

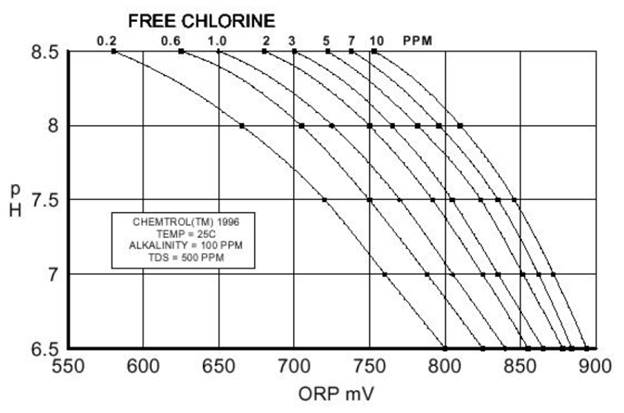

A) Redox-meting Rx >750 mV

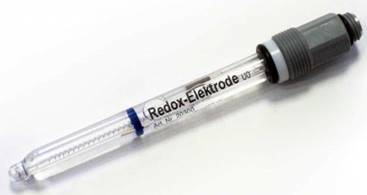

Deze wordt gemeten met een redox elektrode

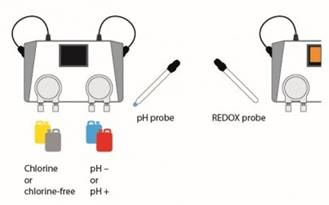

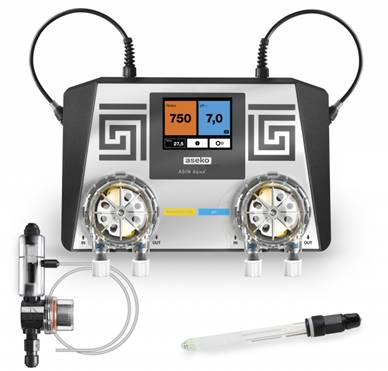

Oplossing 1a : Redox sensor + pH

Automatisch doseersysteem voor perfect evenwichtig zwembadwater. Automatische meet en dosering van Chloor en pH. Meet de waarden in de geïntegreerde kamers en zorgt zo voor een perfecte meting. De peristaltische pompen voorzien het zwembadwater van de nodige vloeistoffen. Gemakkelijke installatie voor nieuwe of bestaande zwembaden. Simpel gebruik en bediening via touchscreen. Voorkomt overdosering via ingebouwd alarm.
• Onderhoudt de pH en chloor concentratie
• Toont het pH niveau en het REDOX potentiaal
• De Watersens laat een automatisch onderhoud toe voor alle type baden

VOORDELEN
• Voorkomt overdoseren van chloor
• Inclusief flow switch

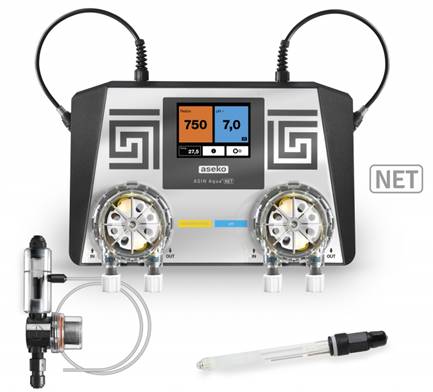

Oplossing 1b : Redox elektrode + pH                internet          NET

NET REDOX
LAN connector for internet connection.
Possibility to connect external touchscreen display.

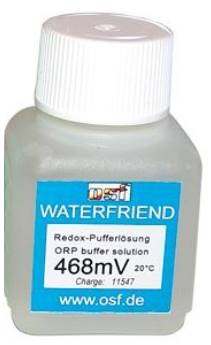

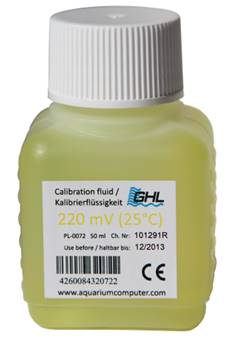

Jaarlijkse ijking van de Redox elektrode

Redox: Beste ijking rond 700 mV (omslagpunt)

B) Membraanbedekte vrij-chloor-sensoren

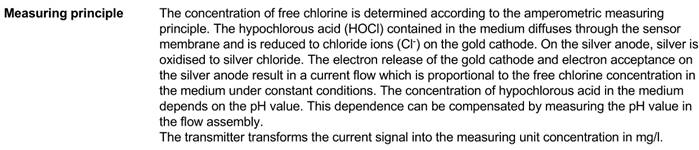

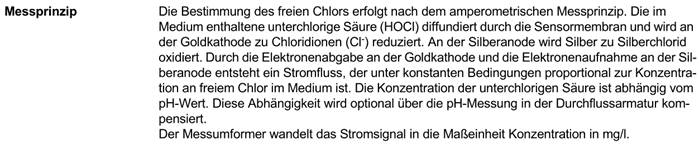

Meetprincipe
Volgens het ampérometrische meetprincipe. De in het water aanwezig onderchlorig zuur (HOCl) diffundeert doorheen het membraan en het elektroliet en wordt aan de gouden kathode gereduceerd tot vrije chloorionen (Cl-). Aan de zilveranode wordt zilver tot zilverchloride geoxideerd. Door de elektronentoename aan de goudkathode en de elektronenafname aan de zilveranode ontstaat een elektronenstroom, deze elektrische stroom is onder constante condities proportioneel met de concentratie vrije chloor in het water.
De concentratie van onderchlorig zuur (HOCl) is spijtig genoeg ook afhankelijk van de pH waarde. Deze afhankelijkheid wordt optioneel door de erbij horende pH sonde in de doorstroomarmatuur gemeten. In de omvormer bijgerekend , gelineariseerd en door berekening gecompenseerd.
De meetomvormer zet deze berekende, gecompenseerde stroommeting om in een uitleesbare chloorconcentratie vrije chloor (mg/l)

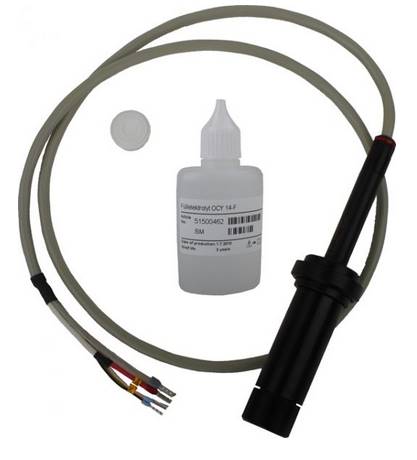

Amperometrische, membraan-bedekte sensoren voor inbouw in doorstroomarmatuur.

• Minimale doorstroomsnelheid bij inbouw: 30 l/h
• Meting nagenoeg onafhankelijk van doorstroomsnelheid
• Geen nulpunts-kalibratie nodig; dit betekent geen actief koolfilter zoals bij open chloormeetcellen
• Meting wordt niet beïnvloed door wisselende geleidbaarheid van het medium
• De sensor is gebruiksklaar na een polarisatietijd van 30 tot 90 minuten
• Membraan is eenvoudig te vervangen
• Kalibratiecyclus is ongeveer eens in de 1 tot 4 maanden, onder stabiele meetcondities

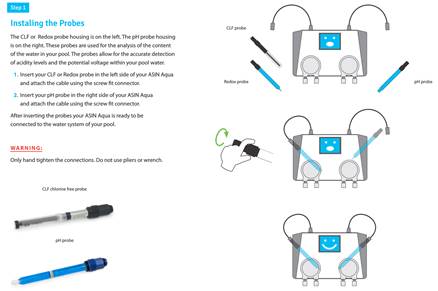

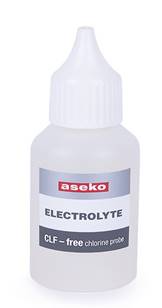

Including CLF probe for measuring of free chlorine content in the pool water.
Measuring and dosing of chlorine concentration is controlled by free chlorine CLF.

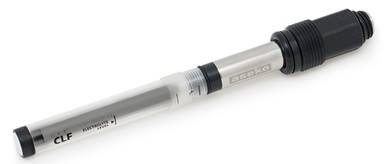

CLF – The most accurate free chlorine measuring probe
Long lasting and easy maintenance-
The electrochemical measurement system is separated from the measured water with special membrane.
Measured chlorine diffuses through the membrane and produces current whose amplitude is proportional to free chlorine concentration.
Requires galvanically isolated power supply.
Lifespan can be affected by water-hardness, water contamination, temperature etc.

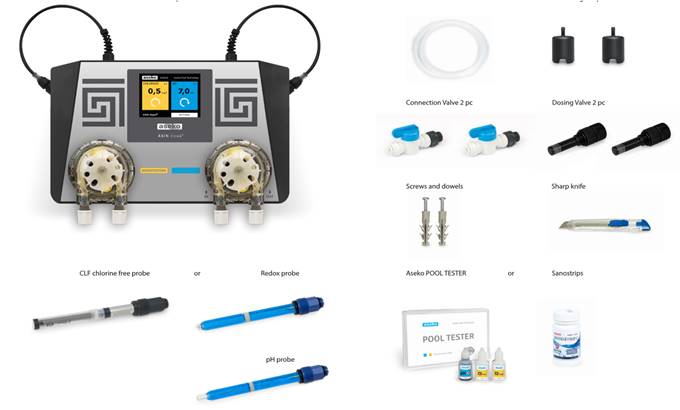

Oplossing 2a: Vrije chloor sonde + pH

Oplossing 2b: Vrije chloor sonde + pH + internet

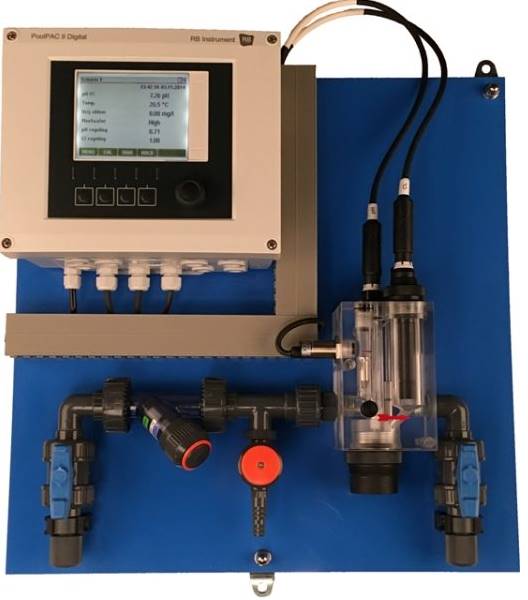

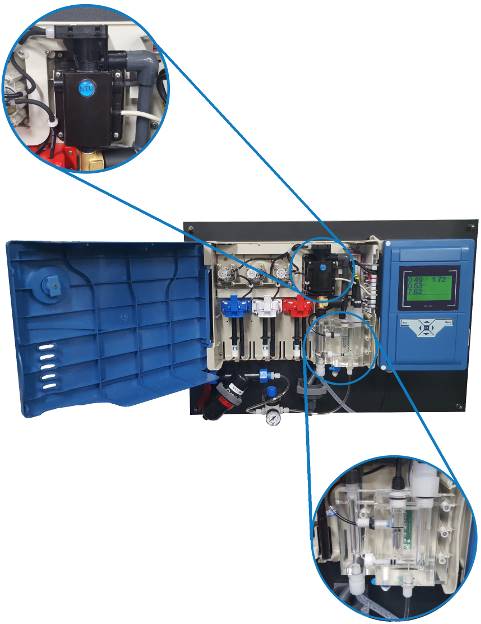

Oplossing 2c: Vrije chloor sonde + pH +....: PoolPac II digital:

Vrij-chloor & pH regeling : meetsensoren digitaal : voor optimale bedrijfszekerheid

De PoolPac II digital® is voorzien van een groot LCD display met achtergrondverlichting. De weergave is volledig Nederlandstalig en vrij te programmeren. De PoolPac II digital® is volledig modulair opgebouwd en afhankelijk van de gekozen opties geschikt voor maximaal 8 sensoren, vrijchloor, pH en/of redox.
Het concept van de PoolPac II digital® is zo intuïtief dat voor de inbedrijfname een handleiding niet vereist is. De eenvoudige menugestuurde bediening leidt u door de Nederlandstalige menu’s zodat inbedrijfname snel gereed is. Daarnaast wordt de PoolPac II digital® voor uw zwembad van tevoren in overleg voorgeprogrammeeerd.
Standaard wordt de PoolPac II digital® geleverd met 2 universele digitale sensor ingangen, 1 x alarm relais, 2 analoge mA uitgangen, 2 digitale ingangen en 2 digitale uitgangen (PFM) die beide beschikken over een zeer krachtige P, PI, PID of PD regelaar. Vanzelfsprekend zijn alle in- en uitgangen galvanisch gescheiden.
De PoolPac II digital® werkt met onze nieuwste voorgekalibreerde pH-, redox- en vrijchloorsensoren die een digitale signaaloverdracht hebben, plug en play. Deze nieuwste generatie digitale sensoren rekent af met bestaande vochtproblemen. De digitale sensoren zijn volledig galvanisch gescheiden en het digitale signaal wordt inductief overgedragen en kan niet verstoord worden door vocht.
Digitale membraanbedekte amperometrische vrijchloorsensor die ongevoelig is voor stromingssnelheid en variaties van de geleidbaarheid van het zwemwater.

• Sensortechniek met ruim 25 jaar praktijkervaring.
• Standaard geïntegreerde temperatuurvoeler voor compensatie van de vrijchloorconcentratie (4%/K) en weergave van de temperatuur.
• De vrijchloormeting wordt automatisch gecompenseerd voor variaties in de pH-waarde.
• Geen nulpunt kalibratie met chloorvrij water waardoor een actief koolfilter overbodig is.
• Weinig onderhoud en kalibratie door een hoge meetstabiliteit.
• De sensor kan tot een tegendruk van 1 bar ingezet worden. Hierdoor is terugvoering van het meetwater naar het circulatiesysteem zonder meer mogelijk.

C) Door geautomatiseerde titratie: altijd juist

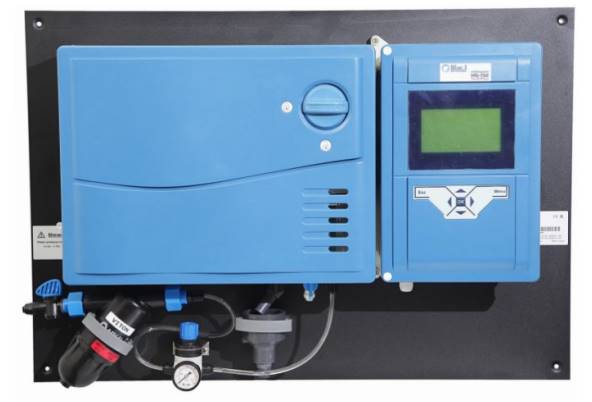

Oplossing 3a: Vrije chloor colorimetrisch HydroGuard HG-702

• Colorimetrisch principe: geen calibratie nodig
• Nauwkeurig en hoge reproduceerbaarheid
• Laag verbruik reagentia (0,03 ml per meting)
• Automatische nulinstelling voor elke meting
• Zelfreinigende fotocel
• Meetbereik 0-10 ppm
• Meetinterval instelbaar tussen 2-10 minuten
• Multi parameter systeem (maximaal 8)
• Vrij- en totaalchloor in een unit
• Ook leverbaar met ingebouwde troebelheidsmeting (0 – 200 NTU)
• Geleidbaarheidsmeting (OCLD18) mogelijk
• IP65 bescherming
• SMD technologie
• Verwijderbare aansluitklemmen voor snelle installatie
• Keuze uit 4 – 20 mA uitgangen, relaiscontacten en Modbus-verbinding.
• Optioneel leverbaar met GPRS-modem, wat het mogelijk maakt om waar ook ter wereld de metingen via internet te bekijken. Het modem verstuurt sms-berichten bij vooraf ingestelde alarmen.

UV stralen maken uw chloor kapot

UV-licht maakt de 50% van de chloor kapot in 45 minuten. Daarom doet men er stabilisator (Cyanuurzuur) bij voor openluchtzwembaden
Wat is cyanuurzuur?
Cyanuurzuur wordt toegevoegd aan chloortabletten of granulaten of vloeibaat product (Chloorstabil) en vormen een stabilisator tegen het UV licht. De concentratie cyanuurzuur mag niet hoger zijn dan 70 mg/l. Liefst niet meer dan 20 mg/l. Cyanuurzuur zorgt ervoor dat de vrije chloor gestabiliseerd wordt in het water. UV licht (sterk zonlicht) breekt namelijk vrij chloor af met een snelheid van 50% per 45 minuten ongeveer. Om te vermijden dat bij openlucht zwembaden de vrije chloor te snel wordt afgebroken door sterk zonlicht (UV) wordt er dus cyanuurzuur gebruikt.
Maar indien u gebruik maakt van een automatisch meet- en doseersysteem voor pH en chloor is gebruik van cyanuurzuur overbodig want er wordt automatisch vloeibaar chloor bijgepompt.
Het grote nadeel van cyanuurzuur is echter dat uw vrije chloor veel minder actief is samen met cyanuurzuur. Bij concentraties van meer dan 70 mg/l cyanuurzuur zal uw vrije chloor zelfs te stabiel worden (inactief) waardoor er praktisch geen desinfectie kracht meer is van de vrij chloor. Uw zwembad is dood. Bij zeer hoge concentraties cyanuurzuur zal uw vrij chloor zelfs overgestabiliseerd worden en uw water kan zelfs opnieuw groen worden.
Cyanuurzuur mag niet gebruikt worden in publieke zwembaden, Hotels, Wellness centra... Het is niet Vlarem II erkend. Daarom is het ook niet aangewezen om chloortabletten of granulaten te gebruiken met cyanuurzuur (cyanuric acid ) in uw privé zwembad of spa. De desinfectiekracht bij lage concentraties vrij chloor (minder dan 5 mg/l) is uiterst klein waardoor u oorontstekingen kan krijgen of andere infecties.
Organische chloorverbindingen (chloro-isocyanuraat)
Chloro-isocyanuraat wordt in tabletvorm aan het zwembadwater toegevoegd. Eenmaal in contact met water, wordt hypochloriet en cyanuurzuur gevormd. Hypochloriet heeft een desinfecterende werking (PWTAG, 2009).

Chloro-isocyanuraat wordt meestal in kleinere private zwembaden gebruikt. Toch blijkt dat sommige zwembaduitbaters het ook in publieke zwembaden gebruiken als bijkomend desinfectiemiddel. Dit laatste wordt echter afgeraden, omdat het cyanuurzuur in het water aanwezig blijft en de volledige hypochlorietbalans kan verstoren. Bovendien verbiedt VLAREM het gebruik van chloorstabilisatoren (waaronder deze stof valt).
Voordelen
– Cyanuurzuur gaat fotolyse van hypochlorigzuur door zonlicht tegen, waardoor het gebruikt wordt in buitenzwembaden
Nadelen
-Het vrije chloor (hypochloriet) reageert met het aanwezig organische materiaal of bacteriën. Cyanuurzuur blijft in het bad aanwezig. Hoe hoger de concentratie cyanuurzuur, hoe meer de reactie richting chloro-isocyanuraat gaat en hoe moeilijker hypochloriet wordt vrijgesteld, waardoor de desinfecterende werking in het gedrang komt. Het is dus van belang dat het water voldoende verdund wordt (wat negatief is voor het waterverbruik). In belgië wordt daarom een norm van 50 mg/l cyanuurzuur opgelegd vanaf het ogenblik er chloro-isocyanuraat gebruikt wordt;
–doordat chloro-isocyanuraat een vast product is, is het moeilijker doseerbaar. Bij grotere of zwaarder beladen baden is het aanwezen om een automatische dosering te plaatsen;
–de desinfectiebijproducten zijn gelijkaardig
