Actuatoren voor rook- en warmteafvoer (RWA)

conform NBN S 21-208-1 & -3 of EN 12101.2
verticaal rookluik 3spindel 2

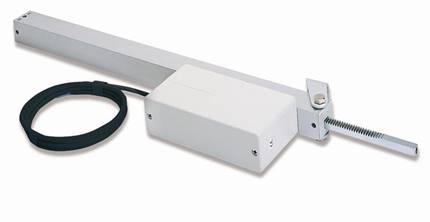

Spindelmotoren APRIMATICaprimatic

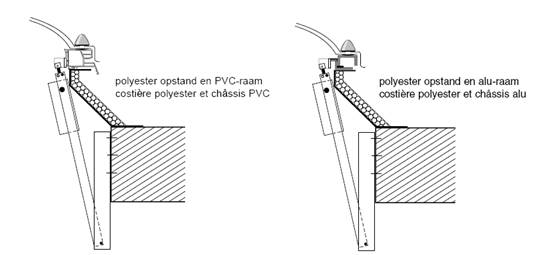

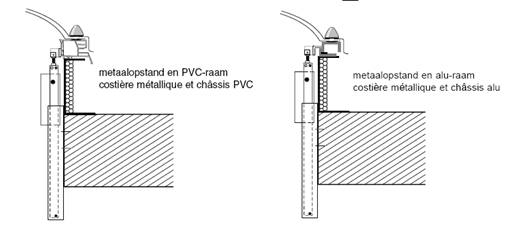

Spindelmotoren voor bestaande koepels
spindel 1spindel 3

De motoren zijn elektrische  spindelmotoren die d.m.v. een tandlat zorgen voor een lineaire beweging.  In de behuizing is een elektronische eindeloop schakelaar aanwezig en een capaciteit voor ontstoring. De behuizing voor de tandlat is vervaardigd uit geanodiseerd aluminium. De motoren kunnen in parallel geschakeld worden.  De tandlat is vervaardigd uit C43 gegalvaniseerd staal en heeft een sectie van 10X10mm.  De motor behuizing is vervaardigd uit 2 delen schokbestendige ABS kunststof.  Hiertussen is een afdichting aanwezig waardoor de motor een IP65 graad heeft.







Technische gegevens

DS24VDCXXX

DS24VDCXXX-speedy

Trek en duwkracht

650N

200N

Werkingssnelheid

8mm/sec

30mm/sec

Slag DS24VDC170

170mm



Slag DS24VDC230

230mm



Slag DS24VDC350

350mm



Slag DS24VDC550

550mm



Slag DS24VDC750

750mm



Slag DS24VDC950-speedy



950mm

Slag DS24VDC115-speedy



1150mm

Slag DS24VDC125-speedy



1250mm

Slag DS24VDC135-speedy



1350mm

Voedingsspanning

24VDC

24VDC

Verbruik

20W

20W

Eindeloop schakelaar

Elektronisch

Elektronisch

IP graad

IP65

IP65

Kwaliteitscertificatie

TÜV

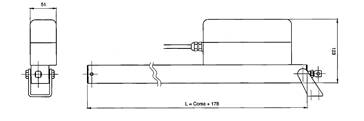

spindel 4spindel 5

Bestelreferenties

Omschrijving

DS24VDC170

Motor 24VDC, 650N, 8 mm/sec, 0,8 A DC, 17 cm, IP65

DS24VDC230

Motor 24VDC, 650N, 8 mm/sec, 0,8 A DC, 23 cm, IP65

DS24VDC350

Motor 24VDC, 650N, 8 mm/sec, 0,8 A DC, 35 cm, IP65

DS24VDC550

Motor 24VDC, 650N, 8 mm/sec, 0,8 A DC, 55 cm, IP65

DS24VDC750

Motor 24VDC, 650N, 8 mm/sec, 0,8 A DC, 75 cm, IP65

DS24VDC950

Motor 24VDC, 200N, 30 mm/sec, 0,8A DC, 95 cm, IP65

DS24VDC115

Motor 24VDC, 200N, 30 mm/sec, 0,8A DC, 115 cm, IP65

DS24VDC125

Motor 24VDC, 200N, 30 mm/sec, 0,8A DC, 125 cm, IP65

DS24VDC135

Motor 24VDC, 200N, 30 mm/sec, 0,8A DC, 135 cm, IP65



Kettingmotoren APRIMATIC

kettingmotorkettingmotor 2







Technische gegevens





Trekkracht

300N



Duwkracht

150N



Werkingssnelheid

40mm/s



Regelbare koers

40-400mm



Maximale bijregeling met schroef

10mm



Voedingsspanning

24VDC



Stroom

1.8A



Verbruik

40W



Eindeloop schakelaar

Elektronisch



IP graad

IP20



Kleur behuizing

Wit



Hoogte

50 mm



Breedte

265 mm



Diepte

82 mm







Bestelreferenties

Omschrijving



Kettingmotor 24VDC, 300N trekkracht, 150N duwkracht.



Inclusief montageaccessoires voor naar binnen draaiend en naar



buiten draaiend raam.
